УСВ-3

УСВ-3 предназначено для измерения времени и координат по текущим параметрам сигналов навигационных космических аппаратов систем ГЛОНАСС/GPS и передачи этих данных в АИИС.
759

Устройство синхронизации времени УСВ-3 является модульно-компонуемым изделием и может иметь конструктивное исполнение из двух блоков (антенный блок и блок питания интерфейсов) или только из одного антенного блока.
Применяется в построении АИИС, АСУ, систем диспетчерского управления, систем синхронизации или коррекции шкалы времени таймеров компьютеров, других ИИС различных отраслей промышленности.


Функции

УСВ-3 принимает сигналы ГНСС ГЛОНАСС/GPS и транслирует шкалу времени и координат в цифровой форме по последовательным портам по протоколу NMEA 0183 с выдачей «синхросигнала 1Гц» и формированием «синхросигнала NMEA».

Технические характеристики

  • Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC (SU) ± 100 мкс.
  • Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно транслируемой шкалы времени NMEA-сообщений (по последовательным портам БПИ) ± 0,2 мс.
  • Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно шкалы времени UTC и UTC (SU) ± 500 мс.
  • Частотный диапазон принимаемых сигналов ГНСС от 1575 до 1610 (L1) МГц.
  • Потребляемая мощность не более 3 В•А.
  • Напряжение питания постоянного тока:
    • для антенного блока (АБ) от 23 В до 28 В*.
    • для блока питания и интерфейсов (БПИ) от 10 В до 30 В.
  • * В случае совместного применения АБ и БПИ напряжение питания постоянного тока для обеспечения работы АБ формируется внутри БПИ.
  • Потребляемая мощность, не более:
    • АБ - 3 В·А.
    • БПИ - 3 В·А.
  • Типы синхронизируемых устройств:
    • х86-совместимый компьютер с операционной системой Windows 98/NT/2000/XP/Vista/7.
    • Контроллеры СИКОН.
    • Информационно-вычислительные комплексы Пирамида.
    • Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02 и SM160-02M».
    • Другие устройства, поддерживающие программный протокол обмена NMEA-0183.

Характеристики надёжности

  • Средняя наработка на отказ - 180 000 ч.
  • Межповерочный интервал - 4 года.
  • Срок службы - 20 лет.
  • Рабочие условия эксплуатации антенного блока от -50 до +70°С.
  • Рабочие условия эксплуатации блока питания и интерфейсов (БПИ) от -25 до +60°С.

УСВ-3 ВЛСТ 240.00.000

УСВ-3 выпускается в нескольких модификациях, которые определяются исполнениями антенного блока и наличием/исполнением блока питания интерфейсов.

Наименование Длина антенного кабеля, м Напряжение питания, В Описание
Устройство синхронизации времени УСВ-3 ВЛСТ 240.00.000 А2 30 24 В составе один блок (антенный): подключение осуществляется к БП SM160-02М.
Поставляется только в комплекте с интеллектуальным контроллером SM160-02М.
Устройство синхронизации времени УСВ-3 ВЛСТ 240.00.000 А2Б2 30 24 Состоит их двух блоков:
1. Антенный блок для наружной установки.
2. Блок питания и интерфейсов для установки в помещении.

Стандартная длина высокочастотного кабеля для антенны ГЛОНАСС/GPS 30 метров (максимально возможная длина до 200 м.).

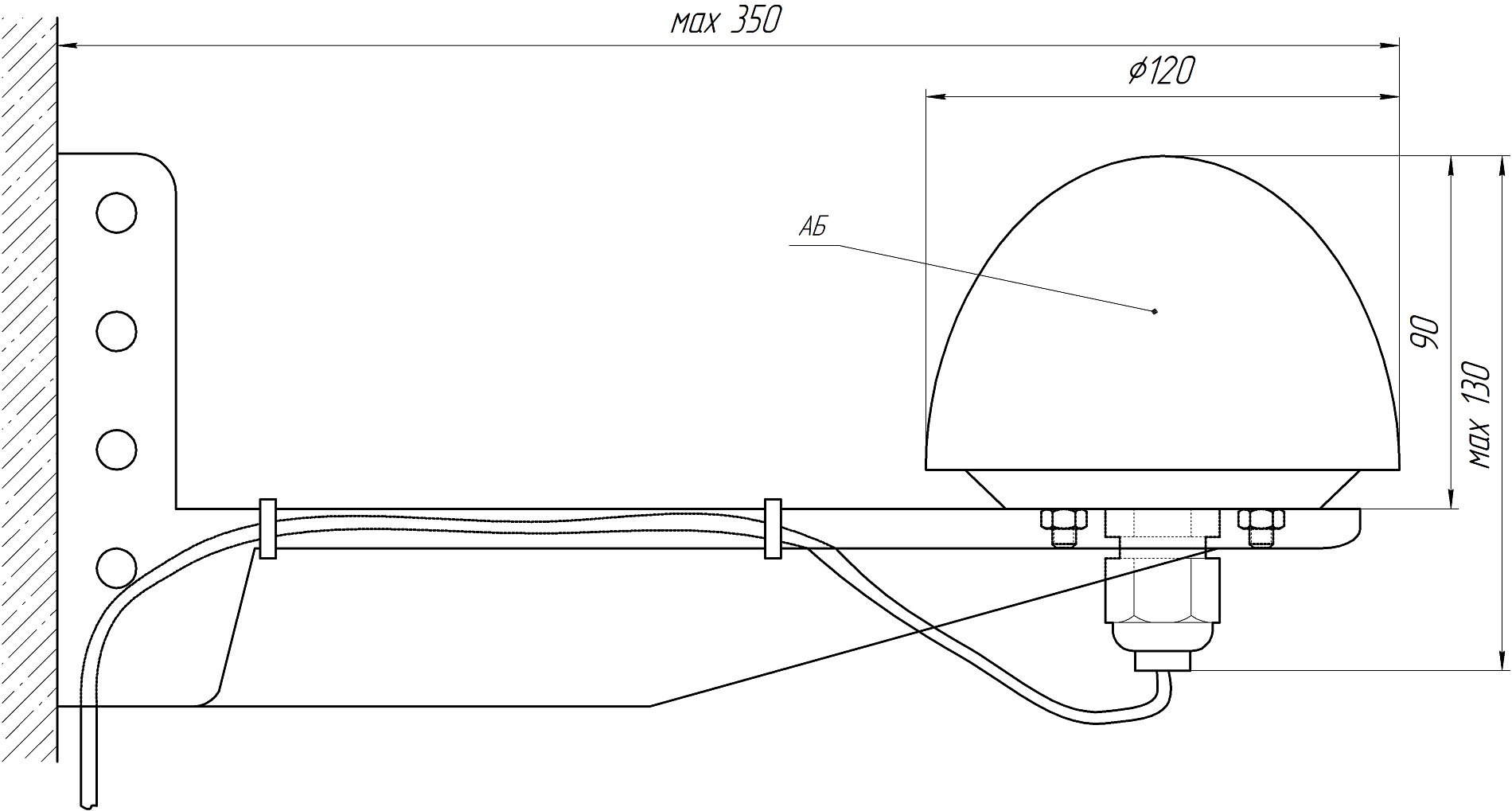

Внешний вид УСВ-3 АБ исполнения 1

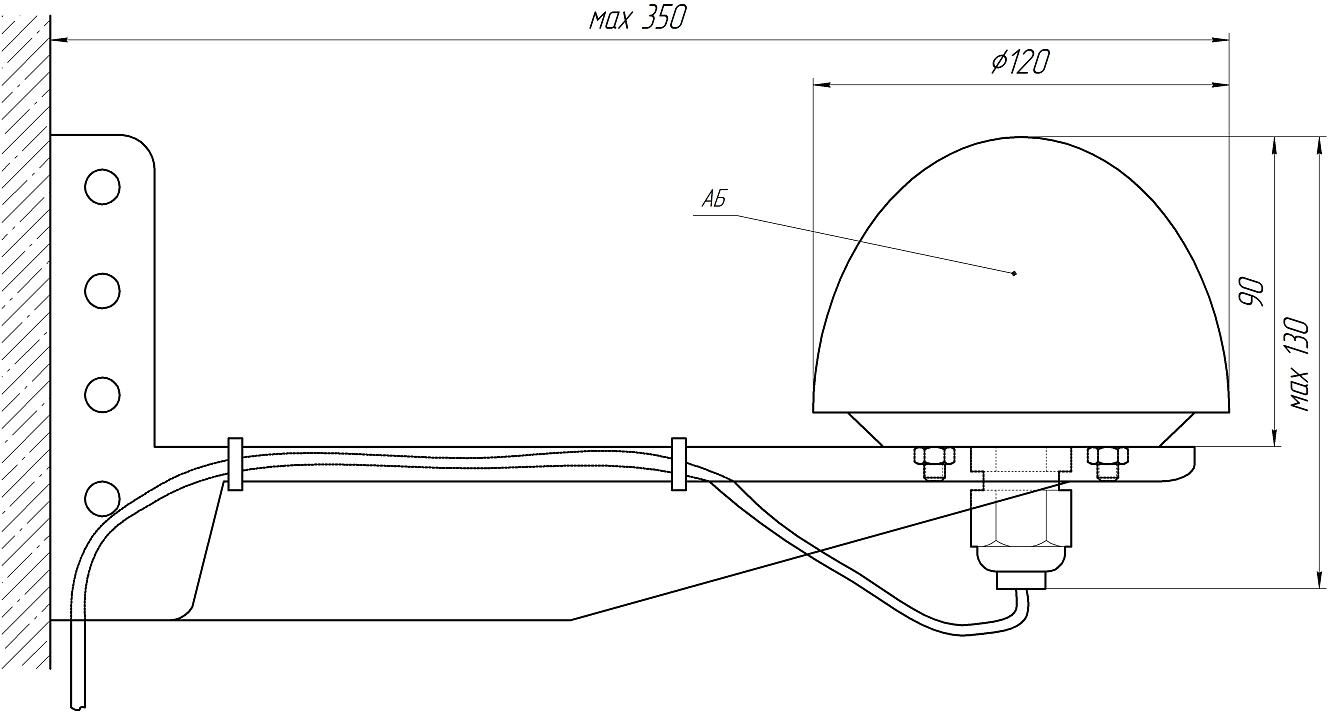

Внешний вид УСВ-3 АБ исполнения 1

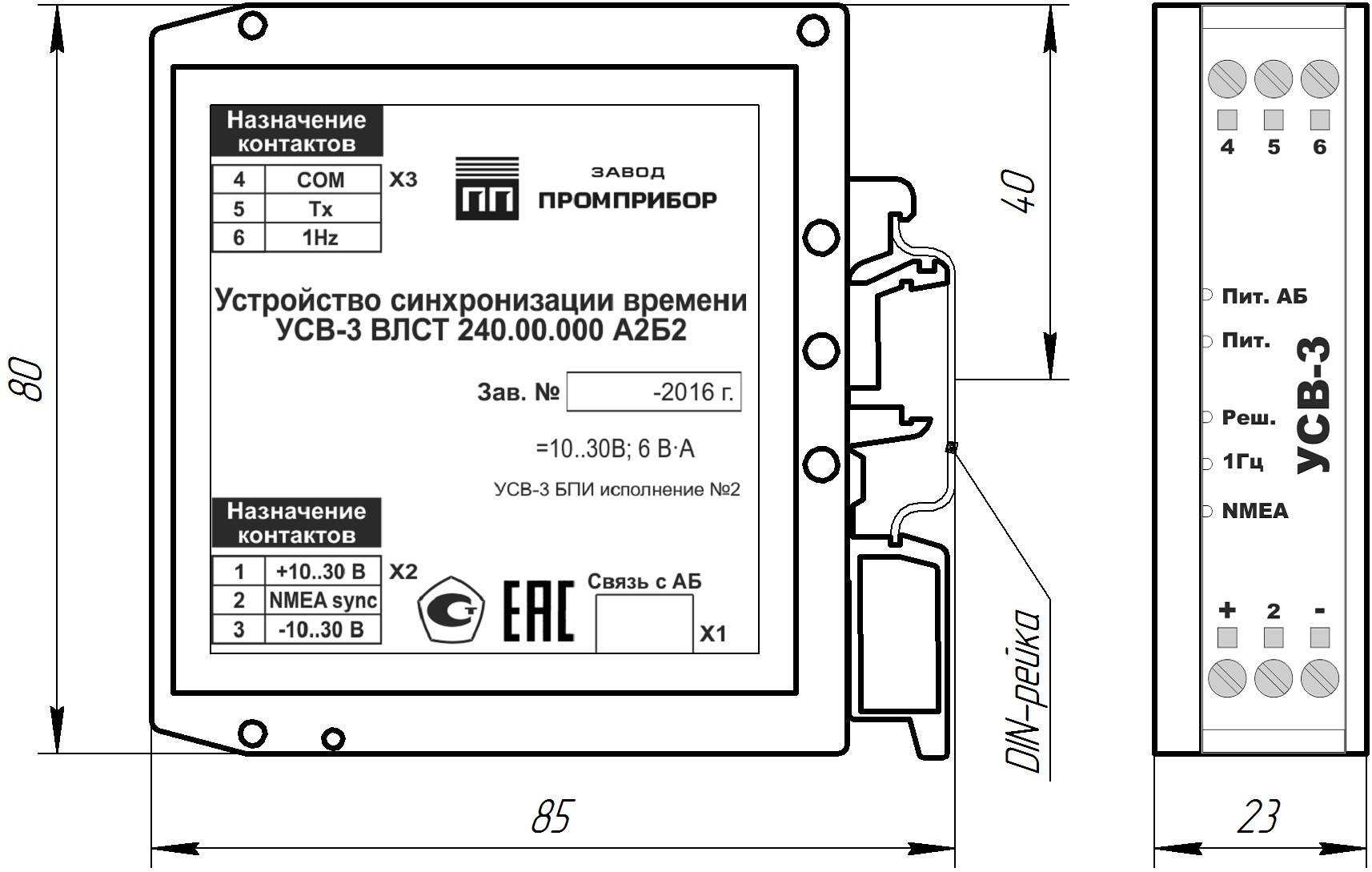

Внешний вид УСВ-3 БПИ исполнения 2
Внешний вид УСВ-3 БПИ исполнения 2
Внешний вид УСВ-3 АБ исполнения 1 pdf, 25.71 КБ. Внешний вид УСВ-3 БПИ исполнения 2 pdf, 96.09 КБ.

Документация на оборудование

№ 84823-22 в госреестре ФГИС "АРШИН" Описание типа средства измерений УСВ-3 Методика поверки УСВ-3 Декларация о соответствии УСВ-3 pdf, 617.73 КБ. Формуляр УСВ-3 pdf, 270.28 КБ. Руководство по эксплуатации УСВ-3 pdf, 1.49 МБ. Сертификат об утверждении типа СИ УСВ-3 pdf, 412.37 КБ. Сертификат о признании утверждения типа СИ УСВ-3 Кыргызской Республике pdf, 1.28 МБ. Выписка об утверждении типа СИ УСВ-3 в Республике Казахстан pdf, 27.3 КБ.

Программное обеспечение

Для работы на АРМ в комплекте с УСВ-3 поставляется ПО программный модуль «Синхронизация времени» с поддержкой протокола NMEA-0183, которое необходимо установить на компьютер.

Программное обеспечение программный модуль «Синхронизация времени» доступно для скачивания по ссылке.
