АИИС Пирамида
Системы автоматизированные информационно-измерительные Пирамида (АИИС Пирамида) — являются проектно-компонуемыми изделиями из технических средств, выпускаемых различными изготовителями, и представляют собой многоуровневые, многофункциональные автоматизированные системы с централизованным управлением и распределенной функцией измерений.
Системы автоматизированные информационно-измерительные Пирамида (АИИС Пирамида) — являются проектно-компонуемыми изделиями из технических средств, выпускаемых различными изготовителями, и представляют собой многоуровневые, многофункциональные автоматизированные системы с централизованным управлением и распределенной функцией измерений.
АИИС Пирамида – это многофункциональные автоматизированные системы с централизованным управлением и распределённой функцией измерений. АИИС Пирамида включают в себя измерительные каналы (ИК), состоящие из компонентов (средств измерений утвержденного типа), приведенных в описании типа на АИИС Пирамида. Конкретный состав, структура и конфигурация каждого экземпляра АИИС Пирамида определяется технической документацией под задачи конкретного объекта.

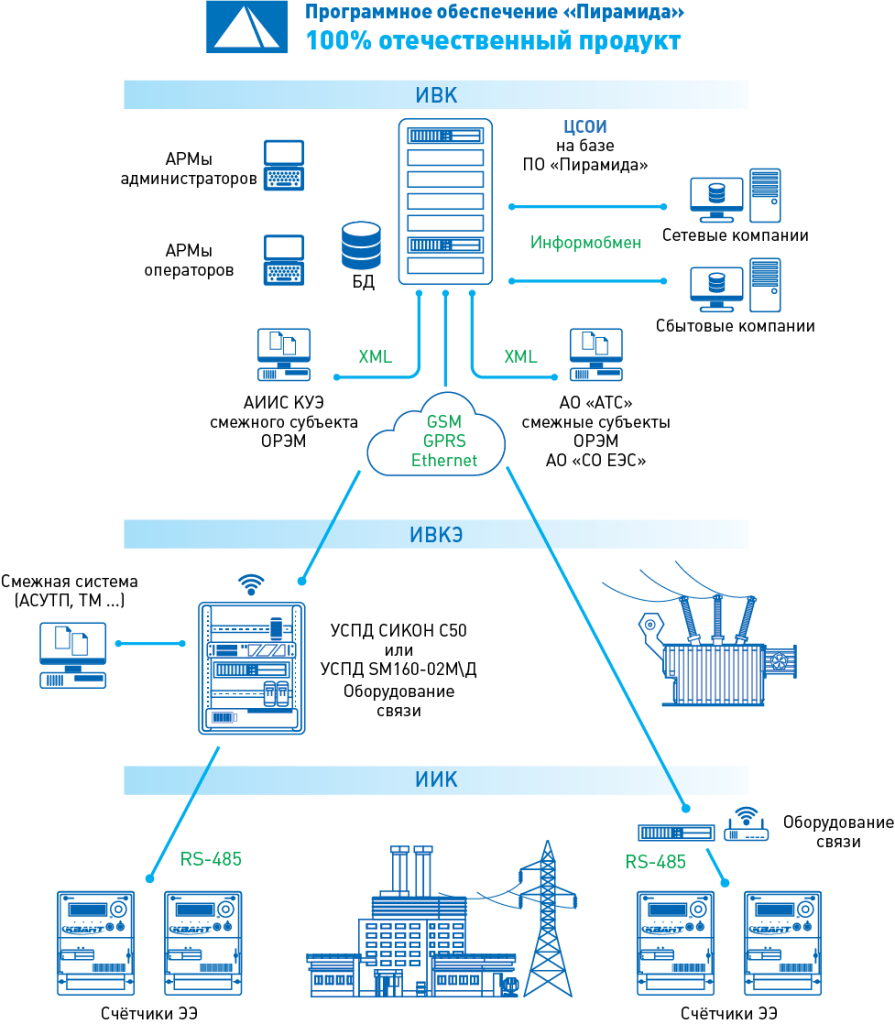

Измерительные каналы АИИС Пирамида могут включать в себя два уровня (ИИК и ИВК) либо три уровня (ИИК, ИВКЭ и ИВК).
Уровни ИИК и ИВКЭ: могут быть реализованы как на базе оборудования, производства ГК «Системы и Технологии», счётчики электроэнергии КВАНТ ST1000-9 и КВАНТ ST2000-12, УСПД СИКОН С50, СИКОН С70, SM160-02М/Д, так и на базе оборудования, производства большинства производителей, представленных на рынке РФ. Полный перечень оборудования, на базе которого реализована АИИС Пирамида, приведен в описании типа.
Уровень ИВК: строится на базе сервера (физического либо виртуального) с установленным ПО «Пирамида 2.0». В качестве источников точного времени используются устройства синхронизации времени УСВ-3 и УСВ-2.
Эффективность внедрения
- Исключение необходимости утверждения АИИС КУЭ в качестве единичного экземпляра СИ.
- Значительное сокращение временных и финансовых затрат (время и затраты по сравнению с единичными СИ сокращаются в среднем в два раза), на сдачу системы в промышленную эксплуатацию и внесение изменений в систему учёта.
- Снижение рисков несвоевременного получения актов о соответствии АИИС КУЭ техническим требованиям ОРЭМ.
- Возможность выпуска АИИС Пирамида «в дополнение» к уже имеющимся системам единичного производства, у которых компонентный состав верхнего уровня (ИВК) соответствует описанию типа на АИИС Пирамида.
Функции
- Измерение количества активной и реактивной электрической энергии с дискретностью 1, 3, 5, 15, 30, 60 минут (зависит от типа применяемых счётчиков) и нарастающим итогом на начало расчётного периода.
- Формирование данных о состоянии средств измерений («Журналы событий») а также возможность предоставления коммерческому оператору данных о состоянии объектов измерений.
- Ведение единого времени при выполнении измерений количества активной и реактивной электрической энергии и формирования данных о состоянии средств и объектов измерений.
- Периодический (1 раз в сутки) и/или по запросу автоматический сбор результатов измерений электрической энергии и данных о состоянии средств и объектов измерений.
- Хранение не менее 3,5 лет результатов измерений, данных о состоянии средств и объектов измерений.
- Возможность обработки, формирования и передачи результатов измерений, а также данных о состоянии объектов измерений в ХML-формате коммерческому оператору и внешним организациям с электронной подписью.
- Обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
- Возможность обеспечения по запросу коммерческого оператора дистанционного доступа к результатам измерений, данным о состоянии средств и объектов измерений с сервера (АРМа) ИВК АИИС Пирамида на всех уровнях АИИС Пирамида.
