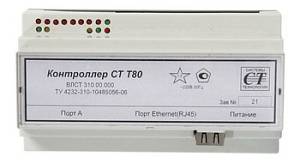

Контроллеры CT T80
Контроллеры СТ Т80 предназначены для измерений и учета электрической энергии путем получения с многофункциональных счетчиков электроэнергии данных об энергопотреблении, а также сбора со счетчиков и других устройств текущих значений тока, напряжения, частоты сети и других основных результатов измерений, обработки, хранения и передачи полученной информации на верхние уровни автоматизированных информационно-измерительных систем (АИИС) по телемеханическим протоколам обмена (ГОСТ Р МЭК 870-5-104 или ГОСТ Р МЭК 870-5-101).
Контроллеры предназначены для применения в системах АИИС учета электроэнергии, АСУ ТП и телемеханики.
Контроллеры предназначены для применения в системах АИИС учета электроэнергии, АСУ ТП и телемеханики.
Особенности
- количество каналов телесигнализации: 8.
- высокая точность измерения времени благодаря возможности синхронизации шкалы времени от внешнего источника точного времени: ±1 мс.
- дискретность шкалы времени: 1 мс.
- широкий температурный диапазон: от минус 10 до плюс 50 °С (по спец. заказу: от минус 40 до плюс 70 °С).
Технические характеристики
- тип схемы подключения: с общим «плюсом».
- напряжение питания каналов телесигнализации контроллером: 12, 24, 48, 60 В.
- ток, обозначающий срабатывания каналов телесигнализации: 6…10 мА.
- максимальная длина линии связи до коммутационного аппарата: 100 м (при сопротивлении жил до 51 Ом/км и ёмкости до 0,1 мкФ/км).
- электропитание
- напряжение переменного тока: 220 В (187..242 В) или 100 В (85..110 В).
- частота: (50±1) Гц.
- потребляемая мощность, не более: 5 В×А.
| Наименование | Описание |
|---|---|
| ВЛСТ 310.00.000 | Содержит восемь каналов телесигнализации («ТС»), которые предназначены для контроля состояния объекта автоматизации, контроля положения коммутационных аппаратов, контроля состояния схемы измерения на объекте и т.д. Сигнализация осуществляется от датчиков, реле и других устройств, подключенных к контроллеру. После получения сигнала о срабатывании датчика, контроллер передает данные об этом в цифровом виде на верхние уровни АИИС (АСУ). Питание датчиков осуществляется контроллером. Всем событиям «ТС» контроллер присваивает метки времени. Контроллер выполнен в корпусе, предназначенном для установки на DIN-рейку шириной 35 мм. |
| ВЛСТ 310.00.000-01 | Позволяет преобразовывать последовательные цифровые протоколы разных типов устройств в протоколы ГОСТ Р МЭК 870-5-104 или ГОСТ Р МЭК 870-5-101, при условии, что драйверы для работы с этими типами устройств загружены в контроллер. Один контроллер может преобразовывать протокол только одного типа устройств. Драйвер в контроллер можно загрузить удалённо. Контроллер выполнен в корпусе, предназначенном для настенного монтажа. |
Документация на оборудование
Паспорт ВЛСТ 310.00.000
pdf, 455.9 КБ.
Руководство по эксплуатации контроллер СТ Т80 ВЛСТ 310.00.000
pdf, 489.67 КБ.
