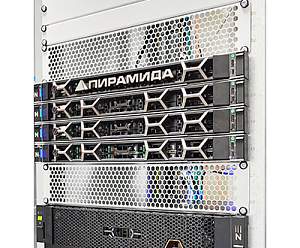

ПАК «Пирамида»
Программно-аппаратный комплекс «Пирамида» (ПАК «Пирамида») предназначен для измерений электрической энергии, мощности, коммерческого и технического учёта энергоресурсов, сбора, обработки, хранения, отображения и передачи полученной информации. ПАК осуществляет мониторинг состояния объектов автоматизации и управление ими.
ПАК «Пирамида» позволяет организовать верхний уровень интеллектуальной системы учёта, объединяющей функционал АИИС КУЭ ОРЭМ и РРЭ, ИСУЭ в соответствии с требованиями ПП РФ №890 на единой программной платформе.
Функции
- Выполнение измерений приращений активной и реактивной электроэнергии на заданных интервалах времени (1, 3, 5, 15, 30, 60 минут).
- Сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии с заданной дискретностью учёта.
- Сбор и обработка данных с приборов учёта и УСПД по разнородным каналам связи.
- Сбор данных о состоянии объектов автоматизации.
- Управление состояниями объектов автоматизации.
- Расчёт различных параметров по данным с приборов учёта (группы, баланс, тарифы,..).
- Ведение системы единого времени в ИИС (измерение времени, синхронизация времени, коррекция времени) с возможностью автоматической синхронизации по сигналам проверки времени, при подключении к ИВК устройств синхронизации времени.
- Хранение данных об измеренных величинах в стандартной базе данных с настраиваемой глубиной хранения.
- Контроль достоверности данных.
- Ведение «Журналов событий».
- Предоставление информации потребителям через личный кабинет и в смежные информационные системы посредством защищённых интеграционных механизмов.
- Приём данных в различных форматах от внешних организаций (поставщиков информации).
- Подготовка отчёта в XML-формате для передачи требуемых данных по электронной почте в ЦСОИ субъектов рынка электроэнергии.
- Возможность использования средств электронной цифровой подписи (ЭЦП) для передачи пользователям и другим заинтересованным субъектам результатов измерений и данных о состоянии объектов и средств измерений.
- Предоставление пользователям и эксплуатационному персоналу регламентированного доступа к визуальным, печатным и электронным данным.
- Защита от несанкционированного доступа, обеспеченная путём пломбирования, использования программных паролей и сертифицированных СКЗИ.
Технические характеристики
ПАК «Пирамида» компонуется под задачи и масштаб конкретной системы и может включать следующие ключевые элементы:
- ПО «Пирамида 2.0».
- Серверное оборудование, в т.ч. в варианте отказоустойчивого кластера, система хранения данных и резервного копирования.
- Сетевое оборудование – коммутаторы, маршрутизатор.
- Серверный шкаф и вспомогательное оборудование – ИБП, распределители электропитания.
- Устройство синхронизации времени, модемный пул.
- Системное Программное Обеспечение (ОС, СУБД, среда виртуализации, средства резервного копирования, мониторинга).
- Средства обеспечения информационной безопасности – средства доверенной загрузки, криптошлюз, ПО СКЗИ.
Преимущества
- Высокая степень готовности: верхний уровень автоматизированных систем может быть организован в минимальные сроки – сразу после включения ПАК «Пирамида» в корпоративную сеть передачи данных и подачи электропитания, все программные и аппаратные компоненты установлены и предварительно настроены.
- Соответствие актуальной нормативной базе: положениям ПП РФ №890 о мин. функционале ИСУ, НПА по технологической независимости, импортозамещению, информационной безопасности.
- Возможность кастомизации под индивидуальные задачи заказчика – расширение ПО «Пирамида 2.0», производительности серверного оборудования, добавление компонентов.
- Возможность гарантийного обслуживания и сопровождения всех программных и аппаратных компонентов в течение 3-5 лет в РФ без зависимости от зарубежных компаний.
- Взаимная совместимость всех компонентов.
- Удобство эксплуатации и обслуживания – все данные и конфигурация хранятся на серверной стороне, для работы с прикладной частью системы используются стандартные веб-браузеры на рабочих местах, для администрирования – стандартные средства удалённого доступа и инструменты диагностики.
|
Модель ПАК |
Количество точек учёта |
Состав оборудования и ПО |
Возможные варианты модификаций/расширения |
|---|---|---|---|
|
ПАК-1 |
до 1000 |
· ПО «Пирамида 2.0» - лицензия на 1 000 ТУ, 1 АРМ Администратора, 2 АРМ Пользователя, функциональные модули. · Сервер 1 процессор Xeon 4 ядра 2,8 ГГц, 64 RAM ECC DIMM 3200, 2x480 GB SSD 2.5" DWPD 1, RAID 0/1/10/5/50/6/60 1GB, 2x 1GbE, 2x 450W БП. · ОС Ред ОС Сервер, СУБД Postgre SQL. |
· Расширение объёма лицензии ПО «Пирамида 2.0». · Усиление конфигурации сервера – увеличение RAM, SSD, добавление накопителей, интерфейсных карт. · Смена типа СУБД на сертифицированные в РФ (Ред База данных, Arenadata, Postgres). |
|
ПАК-10 |
до 10 000 |
· ПО «Пирамида 2.0» - лицензия на 10 000 ТУ, 2 АРМ Администратора, 5 АРМ Пользователя, функциональные модули. · Сервер 2 х процессора Xeon 10 ядер 2,4 ГГц, 128 RAM ECC DIMM 3200, 4x960 GB SSD 2.5" DWPD 1, RAID 0/1/10/5/50/6/60 1GB, 2x 1GbE, 2x800W БП. · ОС Ред ОС Сервер, СУБД Postgre SQL. |
· Увеличение срока гарантии и сопровождения ПО производителем. · Добавление вспомогательного оборудования – ИБП, шкафа, сетевого оборудования. |
|
ПАК-50 |
до 50 000 |
· ПО «Пирамида 2.0» - лицензия на 50 000 ТУ, 2 АРМ Администратора, 5 АРМ Пользователя, функциональные модули. · Сервер 2 х процессора Xeon 20 ядер 2,4 ГГц, 256 RAM ECC DIMM 3200, 6x960 GB SSD 2.5" DWPD 1 + 2 х 2 Тб HDD, RAID 0/1/10/5/50/6/60 1GB, 2x 10GbE, 2x1300W БП. · ОС Ред ОС Сервер, СУБД Postgre SQL. · Acronis Кибер Бэкап. |
|
|
ПАК-100 000 |
до 100 000 |
· ПО «Пирамида 2.0» - лицензия на 100 000 ТУ, 3 АРМ Администратора, 10 АРМ Пользователей, функциональные модули. · Отказоустойчивый кластер - 3 сервера 2 х процессора Xeon 20 ядер 2,4 ГГц, 256 RAM ECC DIMM 3200, 3x480 GB SSD 2.5" DWPD 1, RAID 1, 2x10GbE, 2х16GB FC, 2x1300W БП. · Система хранения данных и резервного копирования. · ИБП. · Коммутаторы 10 GbE. · ОС Ред ОС Сервер. · Ред Виртуализация. · СУБД Arenadata Postgres. · Acronis Кибер Бэкап. |
· Расширение объёма лицензии ПО «Пирамида 2.0». · Усиление конфигурации сервера – увеличение RAM, SSD, добавление накопителей, интерфейсных карт. · Увеличение срока гарантии и сопровождения ПО производителем. · Добавление вспомогательного оборудования. |
|
ПАК-хх |
более 100 000 | По индивидуальному заказу. |
Стандартный срок гарантии – 1 год, при необходимости гарантийный период может быть увеличен по согласованию с заказчиком.
Возможен выпуск специализированных моделей ПАК – в зависимости от требований заказчика.
Программное обеспечение
Ключевым элементом ПАК «Пирамида» является ПО «Пирамида 2.0» для организации комплексного учёта энергоресурсов и диспетчеризации в промышленности, энергетике и ЖКХ.
ПО «Пирамида 2.0» включено в Единый реестр российских программ для электронных вычислительных машин и баз данных Минцифры России, запись в реестре № 1930 от 23.09.2016.
В составе ПАК «Пирамида» применяются операционные системы семейства Windows, семейства Linux, включая Debian, Ubuntu, CentOS Linux, Red Hat Enterprise Linux и отечественные ОС Astra Linux, Альт, Ред ОС.
В качестве СУБД могут применяться отечественные Postgres Pro, Arenadata Postgres, Ред База Данных, а также Microsoft SQL Server, Oracle Database, PostgreSQL, Firebird.
