Модуль грозозащиты
Модуль грозозащиты ограничивает до безопасной величины значения перенапряжения.
Модуль грозозащиты предназначен для фильтрации входного напряжения, защиты от импульсных выбросов и предотвращения токовых перегрузок по линиям связи:
- телеметрических выходов индукционных электросчётчиков, электронных счётчиков, УСПД, телеметрических входов УСД.
- многофункциональных электросчётчиков, имеющих цифровой выход (интерфейс RS-485, RS-232), каналов связи УСД и УСПД (интерфейс RS-485, RS-422, RS-232, токовая петля 20 мА, выделенный канал, СПИ и др.).
- абонентских линий любых модемов.
- линий Ethernet 10/100 Base TX.
Функции
Модуль грозозащиты ограничивает до безопасной величины значения перенапряжения, возникающие в линиях связи вследствие:
- электромагнитных импульсов, вызванных постоянными коммутационными процессами в электродвигателях, электромагнитных клапанах, устройствах релейной защиты и т.п.
- электростатических разрядов.
- замыкания на промышленные сети напряжением ≈220/380 В.
- косвенных последствий удара молнии.
- выхода из строя выходного каскада электросчётчика.
- выхода из строя устройства подсчёта импульсов в составе УСД.
- выхода из строя маршрутизаторов (HUB и SWITCH) и других устройств сети Ethernet.
- выхода из строя интерфейсных модулей Ethernet.
Технические характеристики
- Пластиковый корпус для установки на DIN-рейку 35 мм.
- Напряжение пробоя разрядника, статическое 90/230 В.
- Вносимое сопротивление на одну линию 30 Ом.
- Напряжение срабатывания варистора защиты 39/150 В.
- Сопротивление изоляции 25 МОм.
Наименование | Число защищаемых каналов | Защищаемое устройство | Описание |
---|---|---|---|
Модуль грозозащиты ГЗКС-1/Д | 1 | УСПД, ЭВМ | RS-485 - двухпроводной |
Модуль грозозащиты ГЗС-4/Д | 4 | Телеметрические выходы счетчиков электроэнергии, УСПД | 4 двухпроводные линии |
Модуль грозозащиты ГЗКС-1 | 1 | УСПД, ЭВМ, многофункциональные электросчётчики | 1 линия RS-485 (A, B) |
Модуль грозозащиты ГЗКС-2 | 2 | УСПД, ЭВМ, многофункциональные электросчётчики |
2 линии RS-485 (A, B) 1 линия RS-485 (A, B, C) 1 линия RS-422 1 линия RS-232 1 линия ТП 1 линия ВК |
Модуль грозозащиты ГЗКС-4 | 4 | УСПД, ЭВМ, многофункциональные электросчётчики |
4 линии RS-485 (A, B) 2 линии RS-485 (A, B, C) 2 линии RS-422 2 линии RS-232 2 линии ТП 2 линии ВК сеть Profibus |
Модуль грозозащиты ГЗЛ-1 | 1 | Модемы | 1 абонентская линия |
Модуль грозозащиты ГЗЭ-1 | 1 | ЭВМ, УСПД, HUB, SWITCH | 1 линия Ethernet 10/100 |
Модуль грозозащиты ГЗЭ-2 | 2 | ЭВМ, УСПД, HUB, SWITCH | 2 линии Ethernet 10/100 |
Модуль грозозащиты ГЗЛ-1/Д | 1 | Модемы | 1 канал абонентской линии |
Модуль грозозащиты ГЗЭ-1/Д | 1 | ЭВМ, УСПД, HUB, SWITCH | Ethernet TX 10/100 |
Модуль грозозащиты ГЗЭ-2/Д | 2 | ЭВМ, УСПД, HUB, SWITCH | 2×Ethernet TX 10/100 |
Внешний вид ГЗКС-1Д

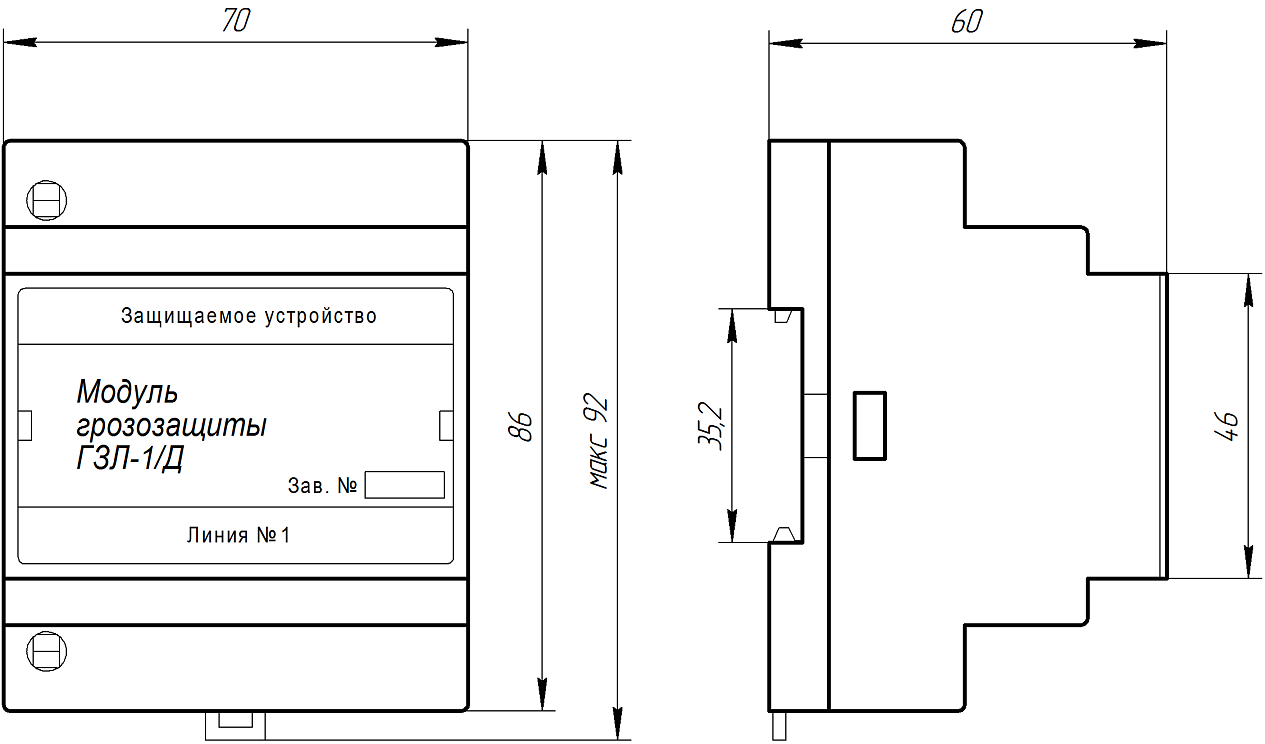

Внешний вид ГЗЛ-1Д

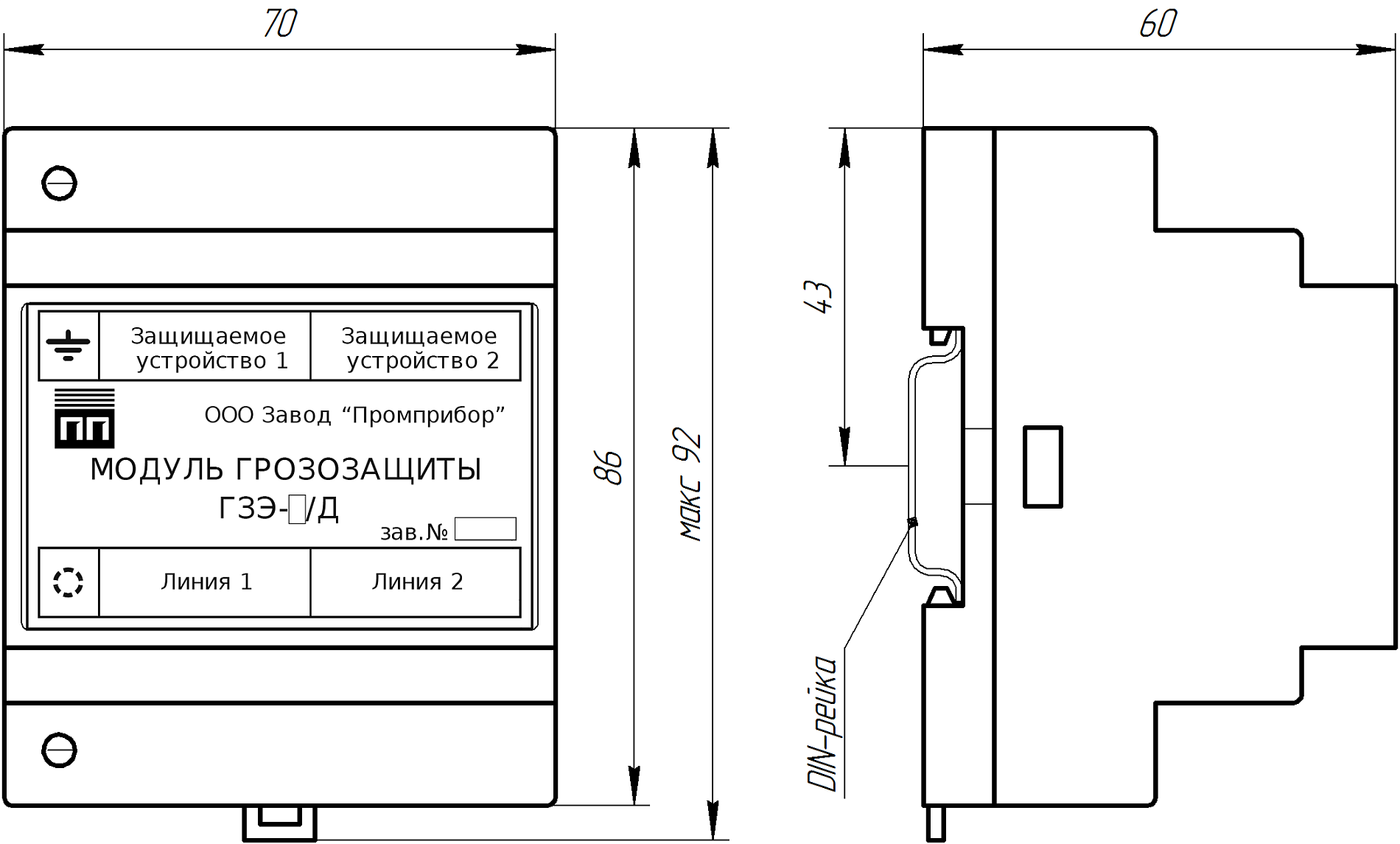

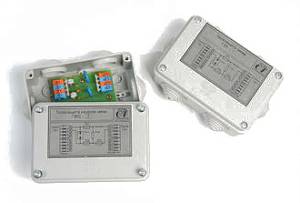

Внешний вид ГЗЭ
Внешний вид ГЗКС-1Д

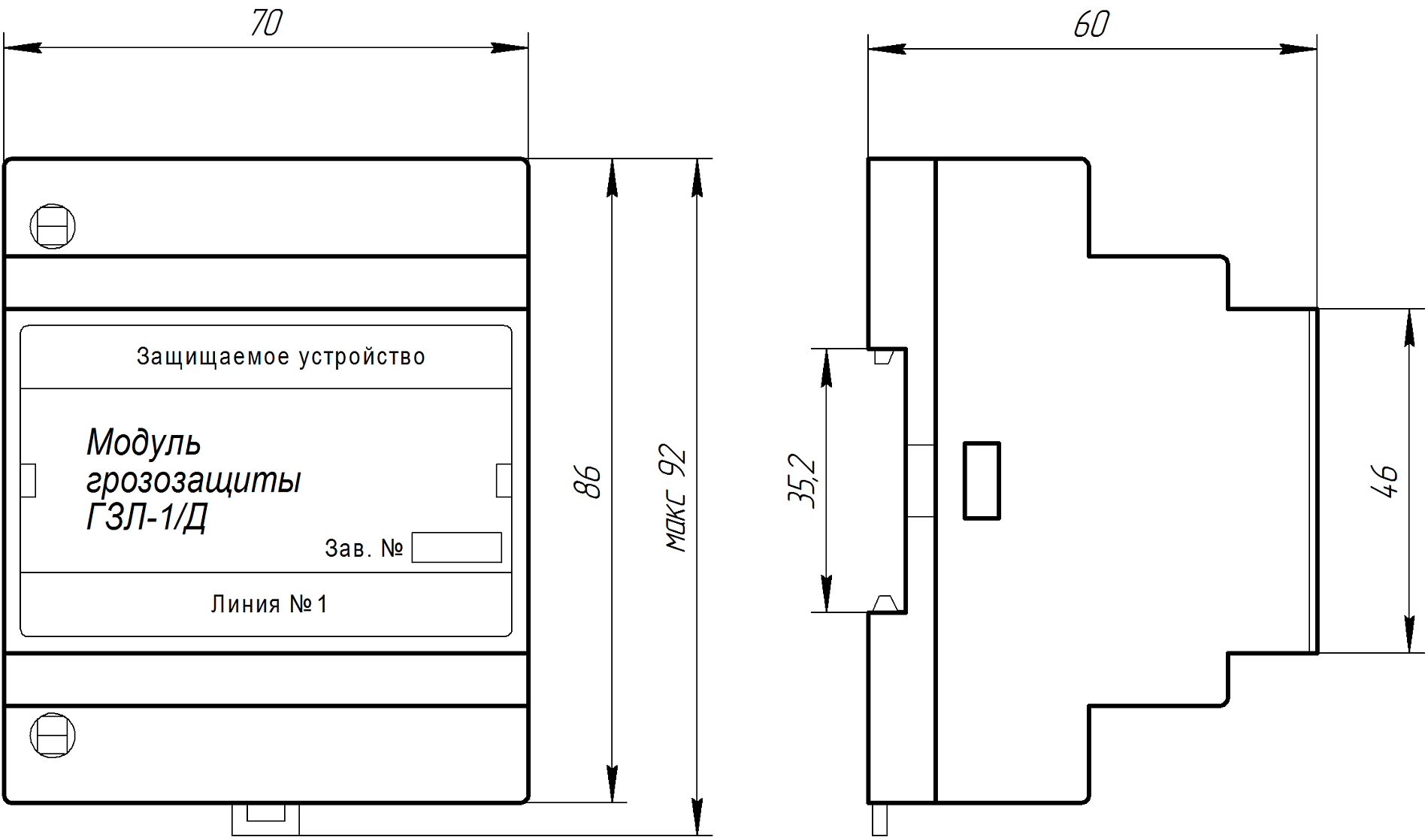

Внешний вид ГЗЛ-1Д
Внешний вид ГЗЭ
