Контроллер ввода-вывода дискретных сигналов ST410

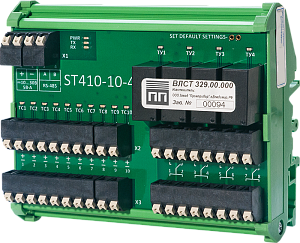

Контроллер ввода-вывода дискретных сигналов ST410 предназначен для решения задач, связанных с построением распределенных систем: передача состояния входов телесигнализации (ТС) и управление по сигналам телеуправления (ТУ).
![880](/upload/resize_cache/iblock/16b/riimikylpzd15d423w9kf4av3aqfmopm/300_300_1/ST410_3 c.png)
Функции
- Регистрация изменений состояния удалённого объекта по каналам телесигнализации (только контроллеры с каналами ТС).
- Выдача сигналов для управления удалённым объектом по каналам телеуправления (только контроллеры с каналами ТУ).
- Обеспечение гальванической развязки цепей телесигналов от цепей телеуправления (при наличии), цепей питания, внутренних цепей и интерфейса RS-485.
- Ведение собственного журнала событий о срабатывании датчиков дискретного входа.
- Поддержка протокола обмена MODBUS RTU.
Технические характеристики
- Максимальное количество записей в журнале событий – 150.
- Электропитание — напряжение постоянного тока от 10 до 30 В.
Характеристики надёжности
- Средняя наработка на отказ – 100 000 ч.
- Класс безотказности R3 по ГОСТ IEC 60870-4-2011.
- Класс времени ремонта RT4 по ГОСТ IEC 60870-4-2011.
- Диапазон температур от - 40 до + 60 °С.
- Средний срок службы - не менее 15 лет.
- Относительная влажность воздуха при +25 °С до 80 %.
Контроллер является восстанавливаемым, многофункциональным изделием, рассчитанным на непрерывный режим работы без постоянного обслуживающего персонала.
Условные обозначения
Контроллер ST410-12-4
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Контроллер ST410 | Наименование |
---|---|
-12 | Количество каналов ТС (для ТС~230В добавляется «HV») |
-4 | Количество каналов ТУ |
При отсутствии опции отсутствует и соответствующий символ в условном обозначении.
Модификации контроллера ST410
Наименование | Количество ТС | Количество ТУ |
---|---|---|
Контроллер ST410-2-2 ВЛСТ 331.00.000 | 2 | 2 |
Контроллер ST410-12-4 ВЛСТ 329.01.000 | 12 | 4 |
Контроллер ST410-24-0 ВЛСТ 332.01.000 | 24 | 0 |
Контроллер ST410-0-8 ВЛСТ 333.00.000 | 0 | 8 |
Контроллер ST410-16HV-0 ВЛСТ 337.00.000 | 16 | 0 |
Контроллер ST410-6/8HV-0 ВЛСТ 361.00.000 | 6/8 | 0 |
![Внешний вид ST410-0-8](/upload/resize_cache/iblock/fc5/wmba4t0oeqj51b1qdw2podhp3s0ybdd0/1328_744_1/Внещний вид_ST410-0-8.png)

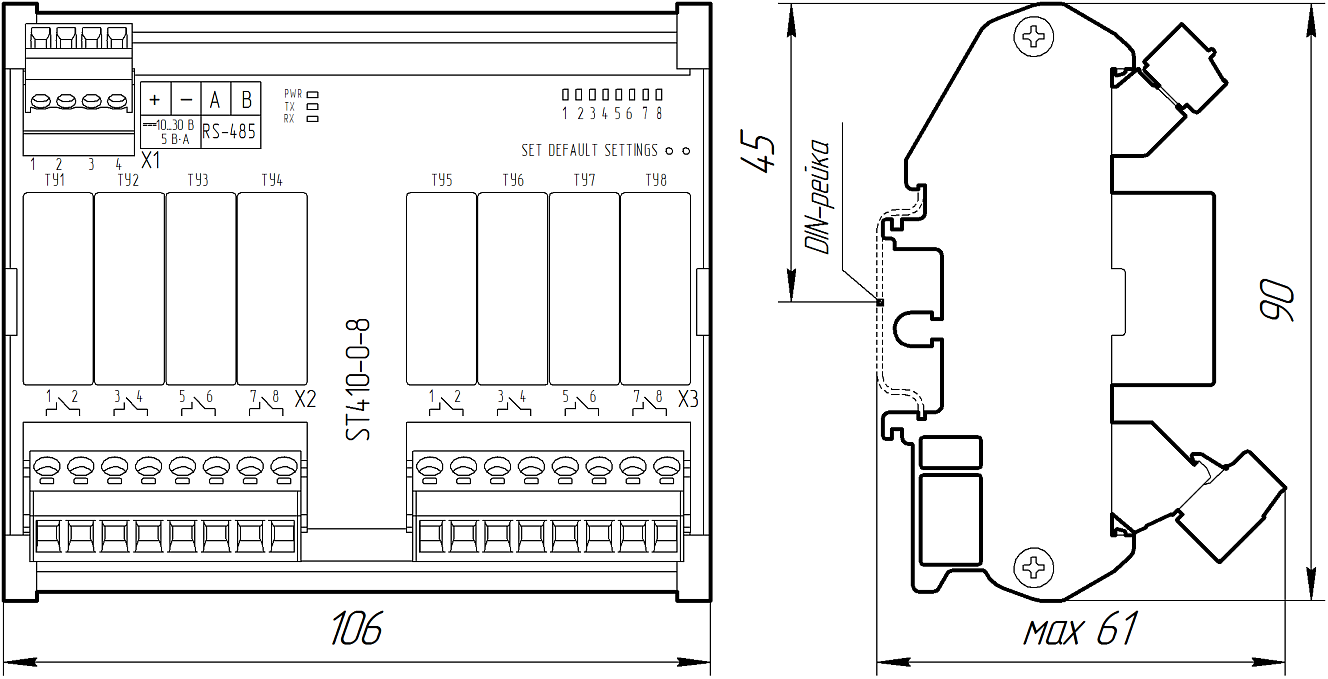

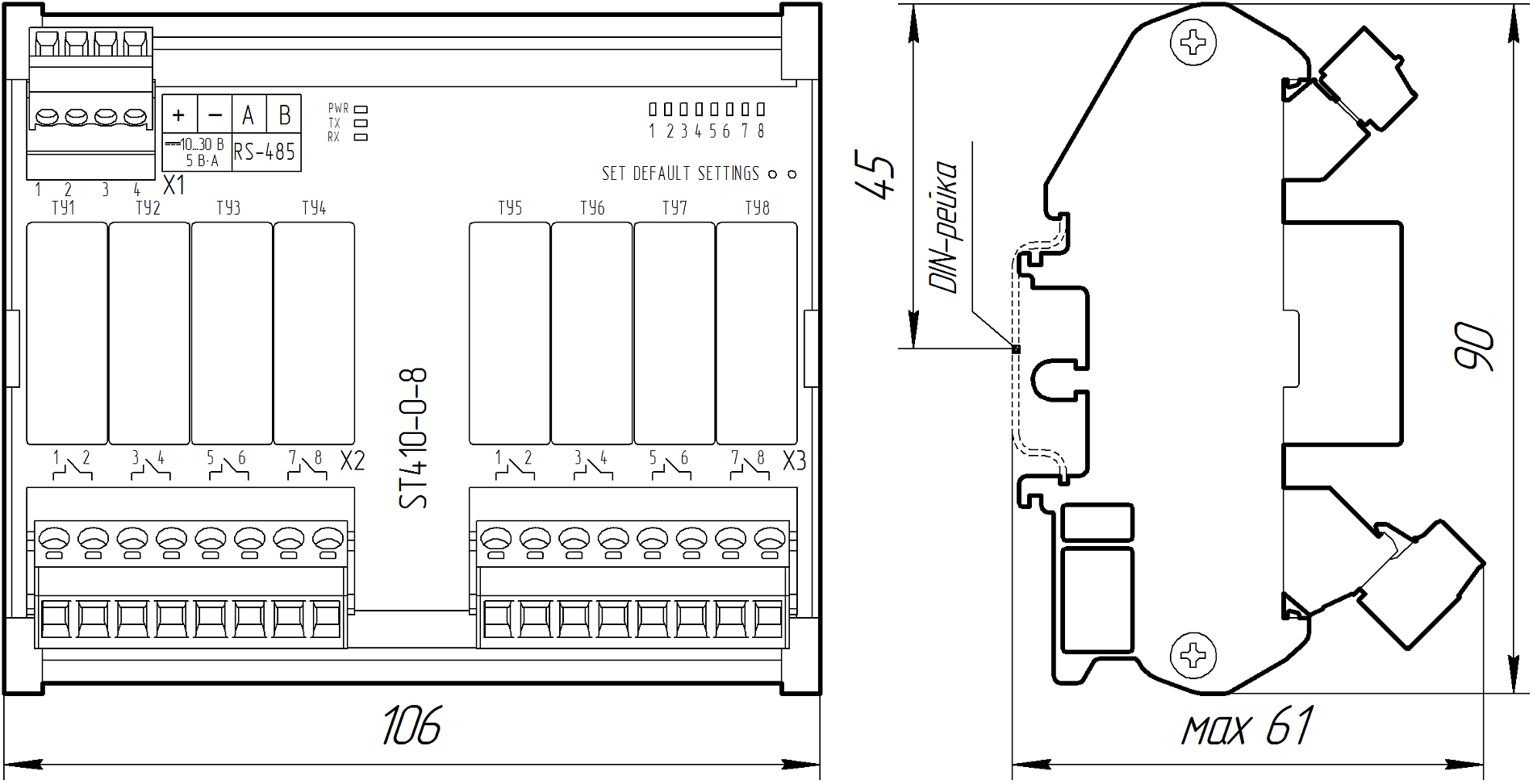

Внешний вид ST410-0-8
![Внешний вид ST410-6/8HV-0](/upload/resize_cache/iblock/a50/vs34kl8h5gf3o5o1fih4f5vmli8oyhdl/1328_744_1/Внешний вид_ST410-6_8HV-0.png)

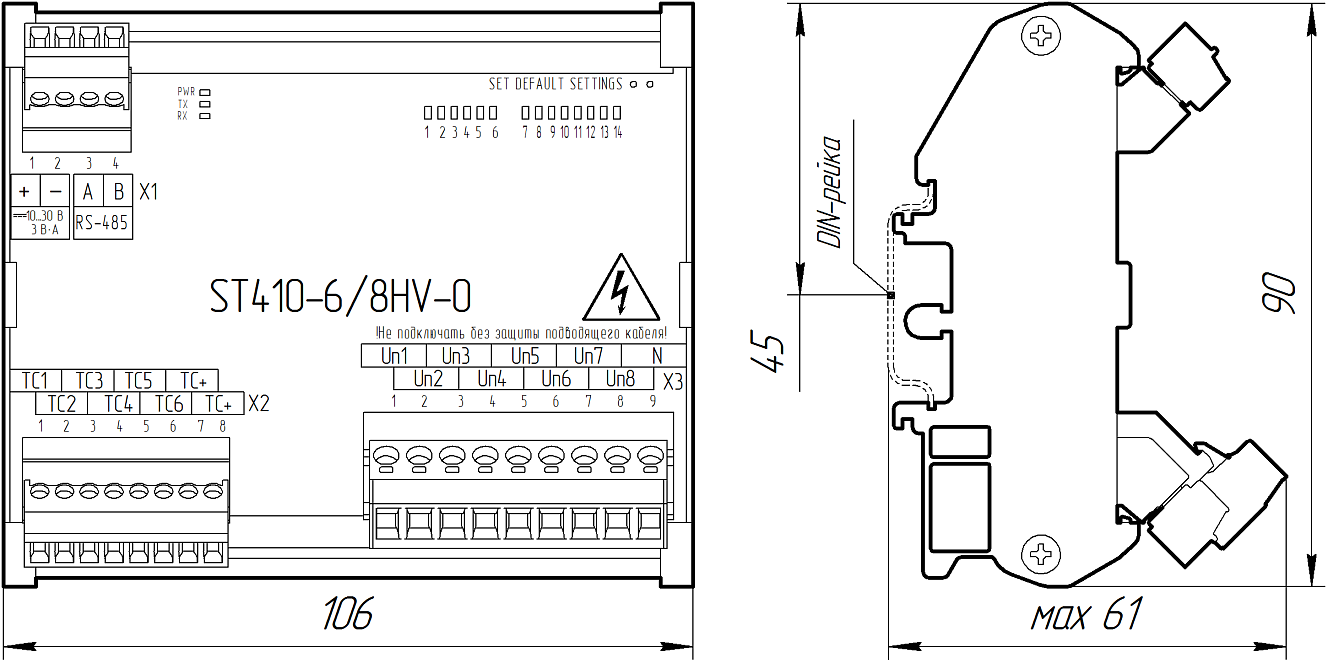

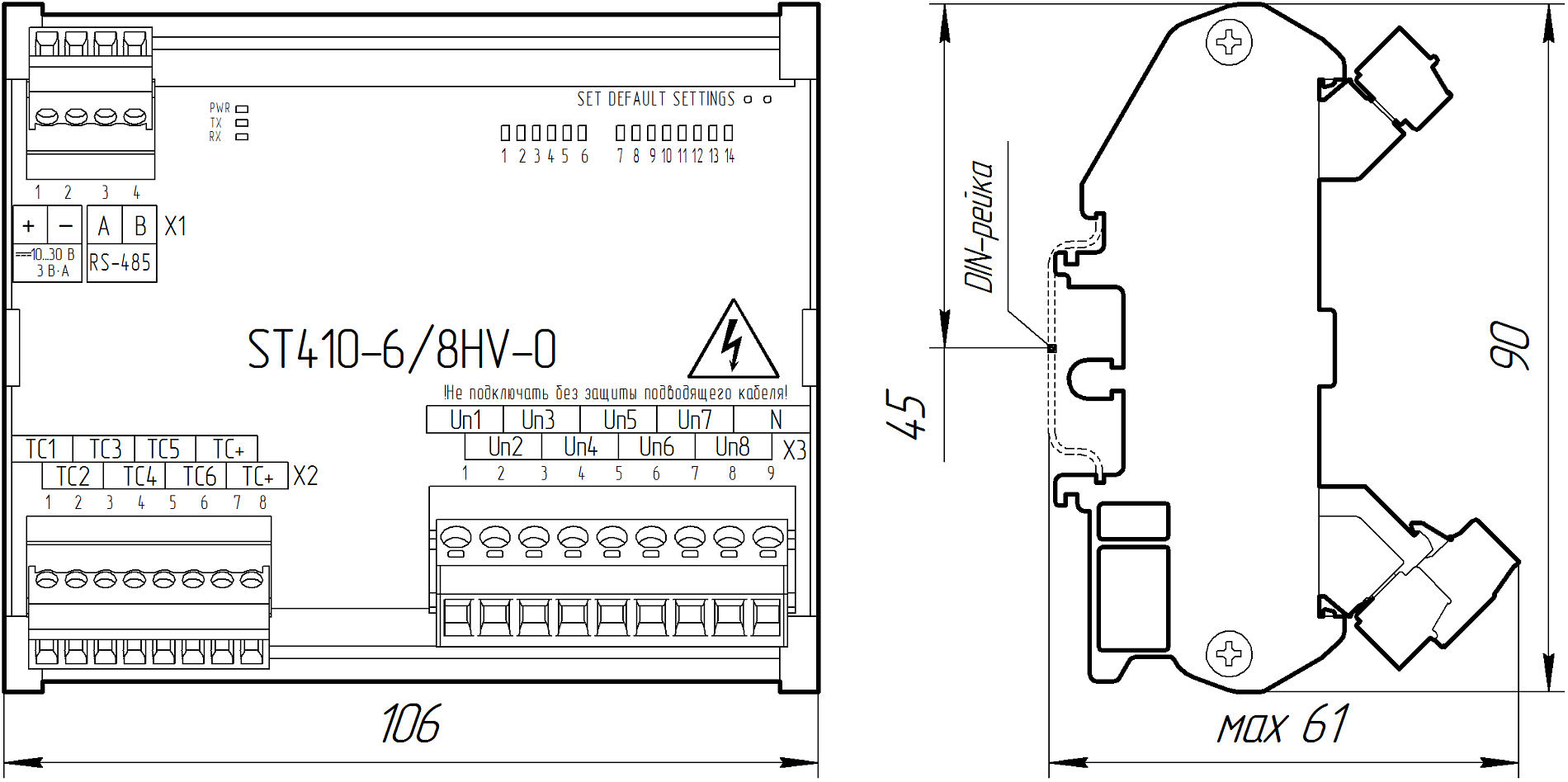

Внешний вид ST410-6/8HV-0
![Внешний вид ST410-12-4](/upload/resize_cache/iblock/1d0/grhbosv991u22xqpqtnb0qxs2k9ku5o2/1328_744_1/Внещний вид_ST410-12-4.png)

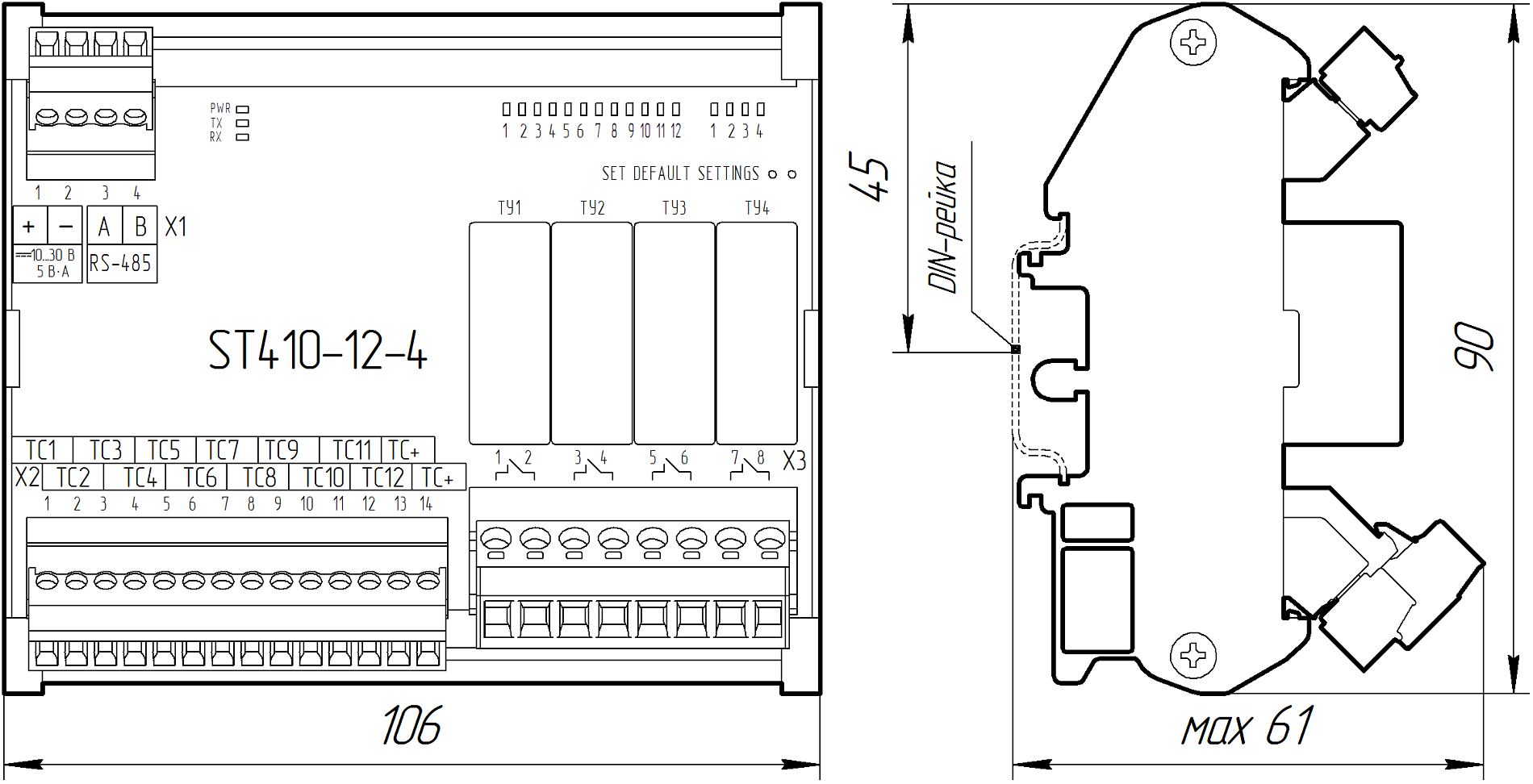

Внешний вид ST410-12-4
![Внешний вид ST410-16HV-0](/upload/resize_cache/iblock/9c2/qrv2iv455rgsy21hnizbahy26xymgj5f/1328_744_1/Внешний вид_ST410-16HV-0.png)

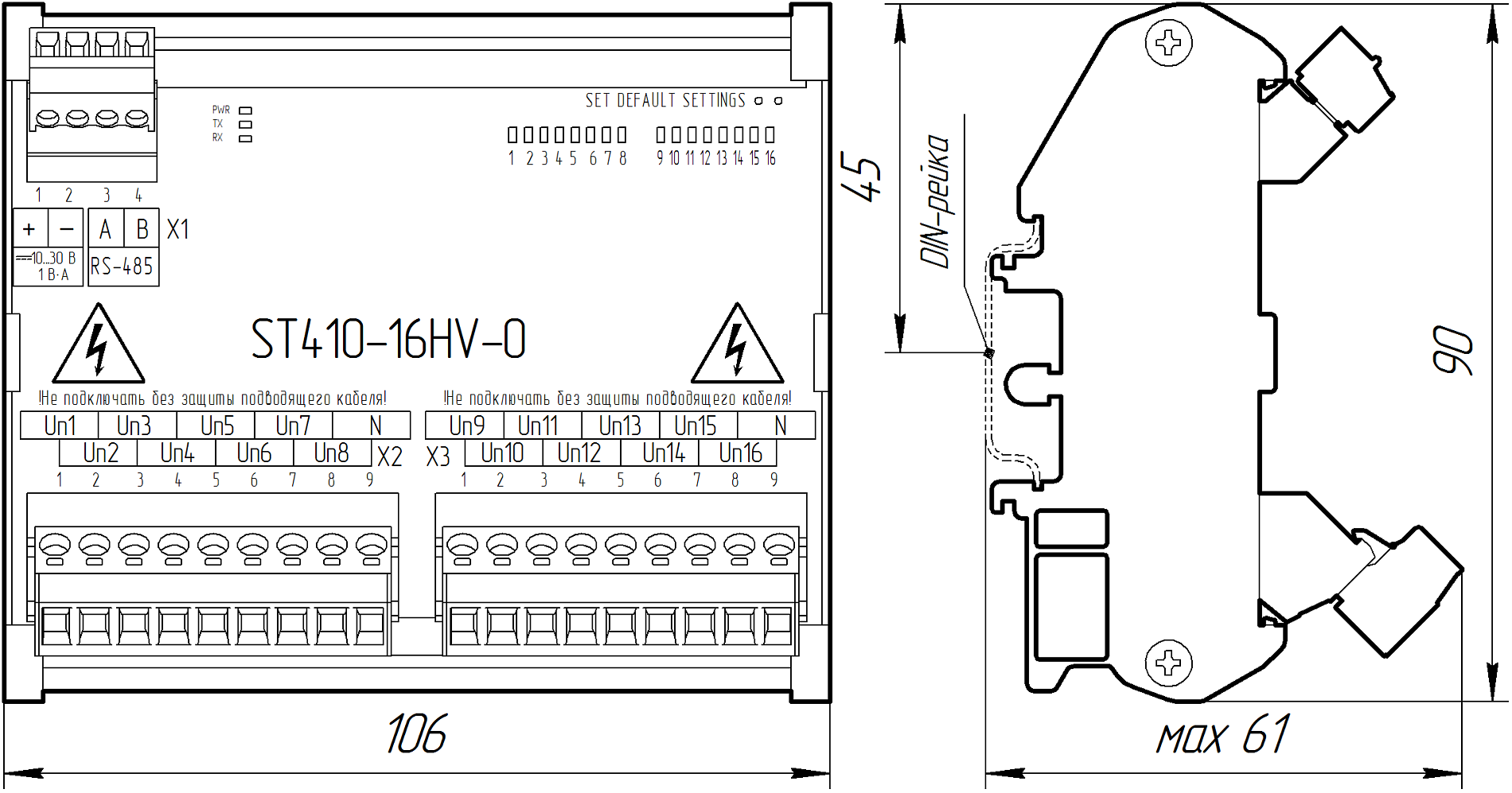

Внешний вид ST410-16HV-0
![Внешний вид ST410-24-0](/upload/resize_cache/iblock/170/5i3xg29ho8nhybw8f2adp5alhd4g7qr9/1328_744_1/Внешний вид_ST410-24-0.png)

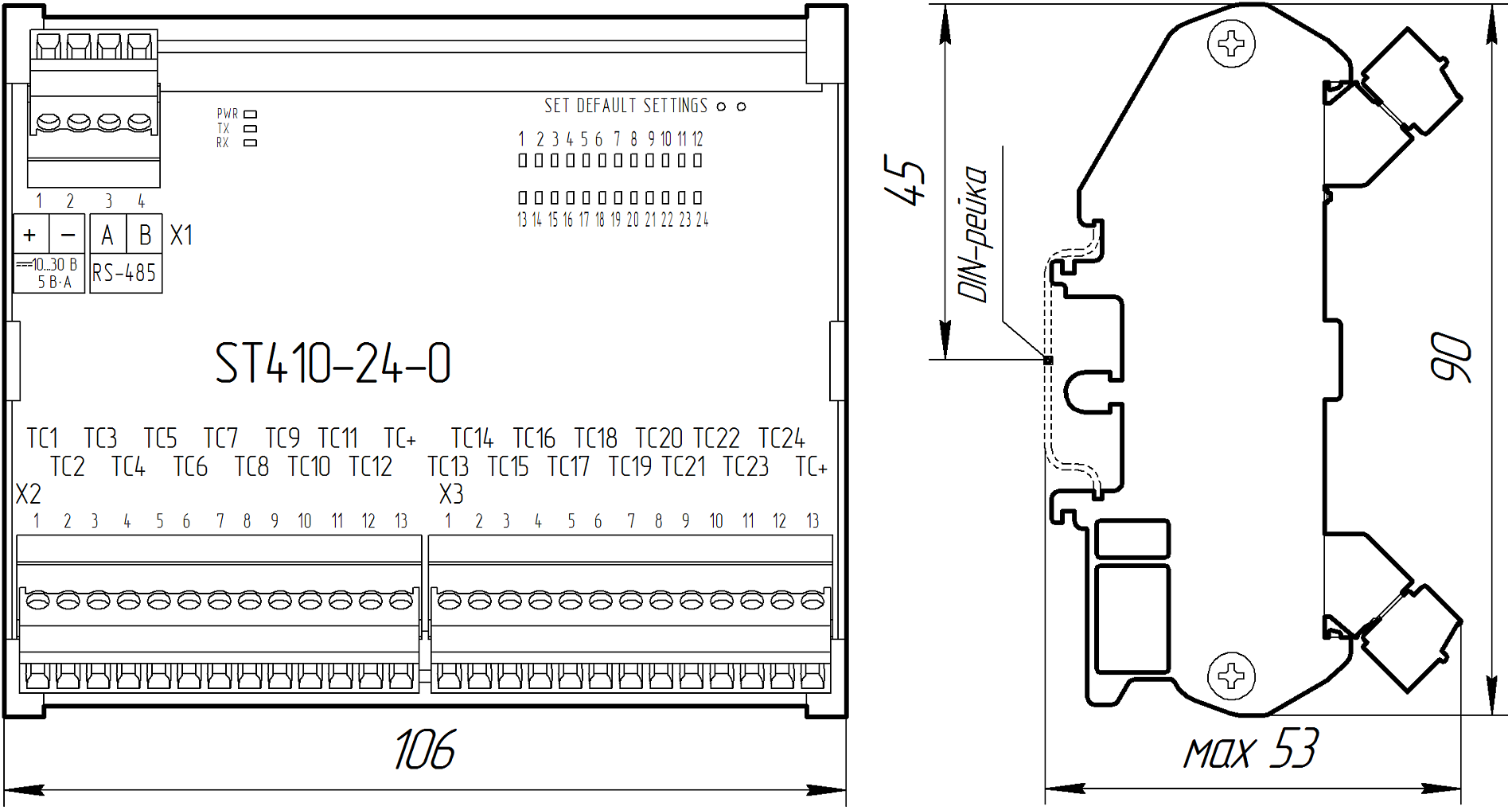

Внешний вид ST410-24-0
![Внешний вид ST410-0-8](/upload/resize_cache/iblock/fc5/wmba4t0oeqj51b1qdw2podhp3s0ybdd0/241_137_1/Внещний вид_ST410-0-8.png)
Внешний вид ST410-0-8
![Внешний вид ST410-6/8HV-0](/upload/resize_cache/iblock/a50/vs34kl8h5gf3o5o1fih4f5vmli8oyhdl/241_137_1/Внешний вид_ST410-6_8HV-0.png)
Внешний вид ST410-6/8HV-0
![Внешний вид ST410-12-4](/upload/resize_cache/iblock/1d0/grhbosv991u22xqpqtnb0qxs2k9ku5o2/241_137_1/Внещний вид_ST410-12-4.png)
Внешний вид ST410-12-4
![Внешний вид ST410-16HV-0](/upload/resize_cache/iblock/9c2/qrv2iv455rgsy21hnizbahy26xymgj5f/241_137_1/Внешний вид_ST410-16HV-0.png)
Внешний вид ST410-16HV-0
![Внешний вид ST410-24-0](/upload/resize_cache/iblock/170/5i3xg29ho8nhybw8f2adp5alhd4g7qr9/241_137_1/Внешний вид_ST410-24-0.png)
Внешний вид ST410-24-0
