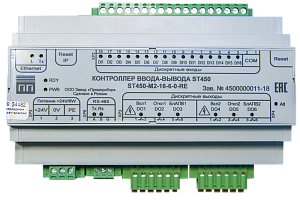

Контроллер ввода-вывода дискретных сигналов ST450
Контроллер предназначен для работы в составе контролируемых пунктов (КП) телемеханики или в ячейках комплектного распределительного устройства (КРУ) распределительных, соединительных и трансформаторных подстанций электрических сетей с классами напряжений 6, 10, 20 кВ, в составе панелей телемеханики подстанций с классами напряжений 35-110 кВ в системах сбора, приёма и передачи информации (СППИ) и диспетчерского управления.
Используется при построении распределённых систем диспетчерского и автоматического контроля и управления, АСУТП, систем телемеханики и диспетчеризации.
Нормативно-правовое обеспечение
- Соответствует СТО 34.01-6.1-001-2016.
- Соответствует СТО 34.01-6.1-002-2016.
Функции
- Сбор информации о состоянии двухпозиционных объектов (ТС) с точностью регистрации 1 мс с привязкой к реальному времени.
- Фильтрация «дребезга» сигналов ТС.
- Телеуправление объектами с возможностью выбора различных режимов работы.
- Управление двухпозиционными объектами с блокировкой устройства автоматического повторного включения (АПВ) по командам с пункта управления верхнего уровня.
- Измерение температуры окружающей среды с помощью выносного датчика с интерфейсом 1-Wire.
- Ведение журнала событий с записью в энергонезависимую память.
- Синхронизация встроенных часов реального времени.
- Обмен данными с устройствами верхнего уровня в режиме циклической, спорадической или по запросам передачи.
- Выполнение функции сервера последовательного порта для доступа через сеть Ethernet к оборудованию, имеющему интерфейс RS-485.
Технические характеристики
- Поддержка стандартных протоколов обмена:
- ГОСТ Р МЭК 60870-5-101.
- ГОСТ Р МЭК 60870-5-104.
- SNTP.
- Интерфейсы:
- RS-485.
- Ethernet.
- Электропитание — напряжение постоянного тока - от 10 до 30 В.
- Номинальное напряжение источника питания постоянного тока - 24 В.
- Пластиковый корпус, предназначенный для установки на din-рейку 35 мм.
Характеристики надёжности
- Рабочий диапазон температур от -40 до +70 °С.
- Средняя наработка на отказ - 100 000 ч.
- Средний срок службы - 15 лет.
| ST450 | Наименование |
|---|---|
| -M2 |
Модель контроллера М1 – Со стандартным набором функций М2 – С расширенным набором функций |
| -8 | Количество сигналов ТС |
| HV |
Номинальное напряжение сигналов ТС HV – TC на = 220В HVA – TC на ~ 230В. не указано – ТС на = 24В |
| -0 | Количество сигналов ТУ (~/=220В) |
| -1 | Количество каналов измерения температуры |
| R |
Наличие интерфейса RS-485 R – Один интерфейс R2 – Два интерфейса |
| E |
Наличие интерфейса Ethernet E – Один интерфейс E2 – Два интерфейса |
Модификации контроллера ST450-М2
| Наименование | Количество каналов ТС | Внешние интерфейсы | Количество каналов ТУ | Количество каналов измерения температуры |
|---|---|---|---|---|
| ST450-M2-16-0-1-RE | 16 | RS-485, Ethernet | 0 | 1 |
| ST450-M2-16-0-1-R | 16 | RS-485 | 0 | 1 |
| ST450-M2-32-0-1-RE | 32 | RS-485, Ethernet | 0 | 1 |
| ST450-M2-32-0-1-R | 32 | RS-485 | 0 | 1 |
| ST450-M2-4HVA-0-1-RE | 4 | RS-485, Ethernet | 0 | 1 |
| ST450-M2-8HVA-0-1-RE | 8 | RS-485, Ethernet | 0 | 1 |
| ST450-M2-16HVA-0-0-RE | 16 | RS-485, Ethernet | 0 | 0 |
| ST450-M2-0-6-0-RE | 0 | RS-485, Ethernet | 6 | 0 |
| ST450-M2-0-6-0-R | 0 | RS-485 | 6 | 0 |
| ST450-M2-0-12-0-RE | 0 | RS-485, Ethernet | 12 | 0 |
| ST450-M2-16-6-0-RE | 16 | RS-485, Ethernet | 6 | 0 |
| ST450-M2-16-6-0-RE2 | 16 | RS-485, 2 Ethernet | 6 | 0 |
| ST450-M2-32-0-1-E2 | 32 | 2 Ehternet | 0 | 1 |
| ST450-M2-0-12-0-E2 | 0 | 2 Ethernet | 12 | 0 |

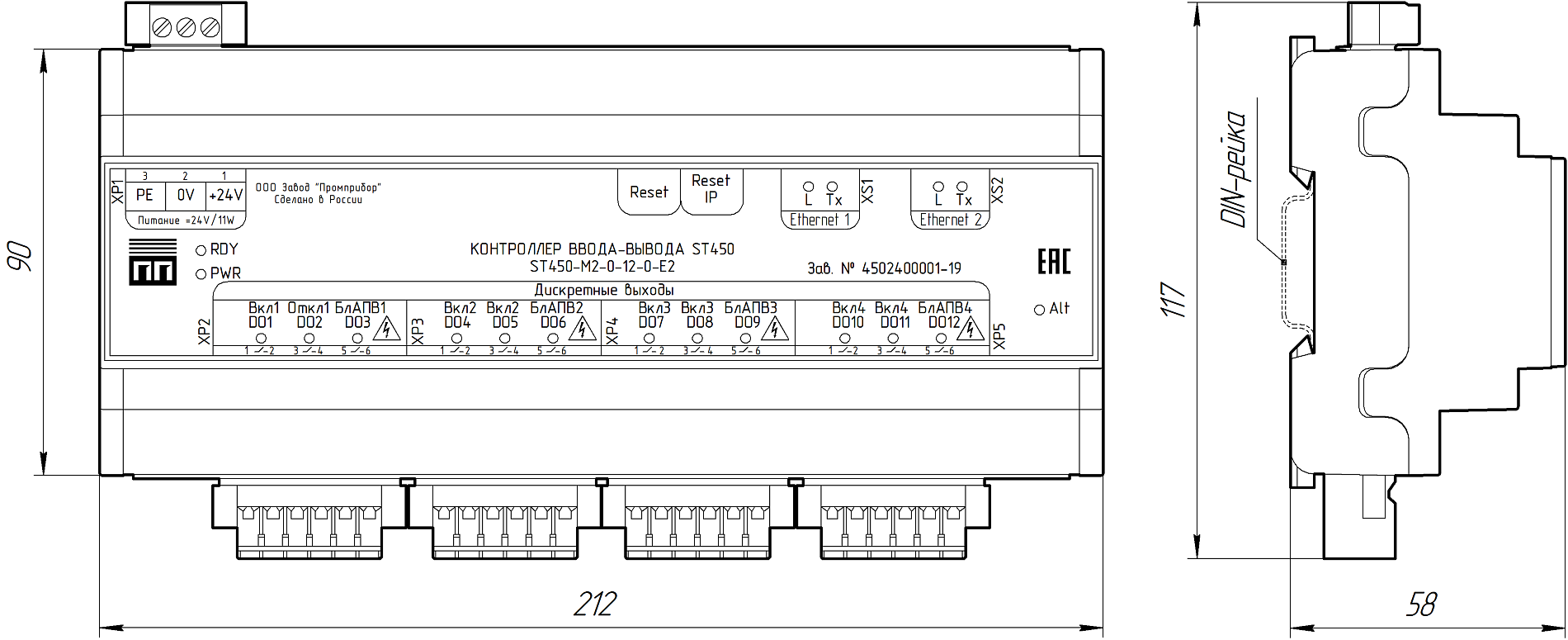

Внешний вид SТ450-M2-0-12-0-E2

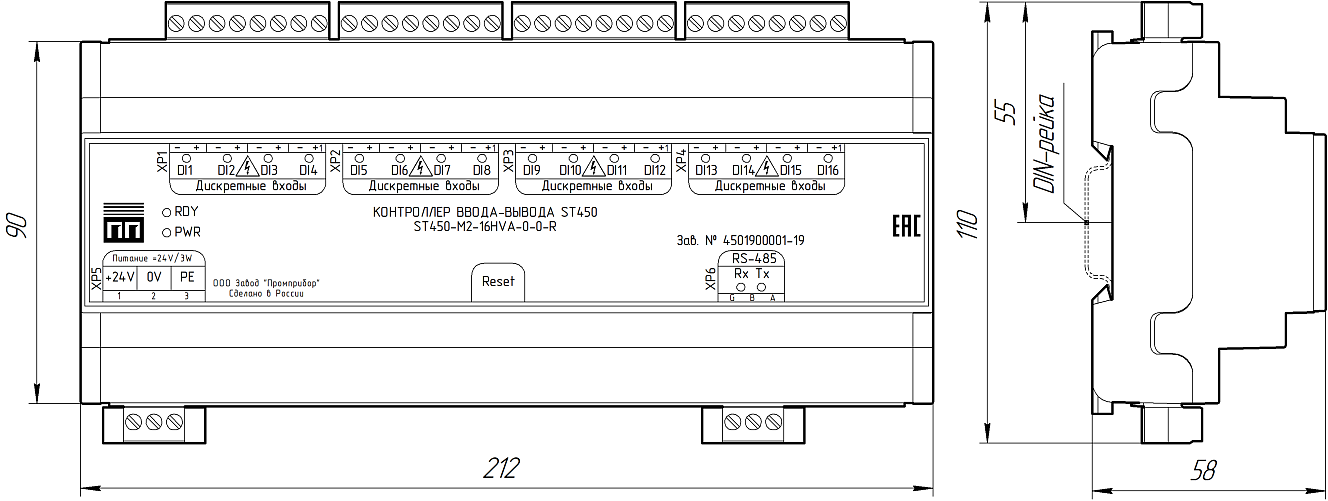

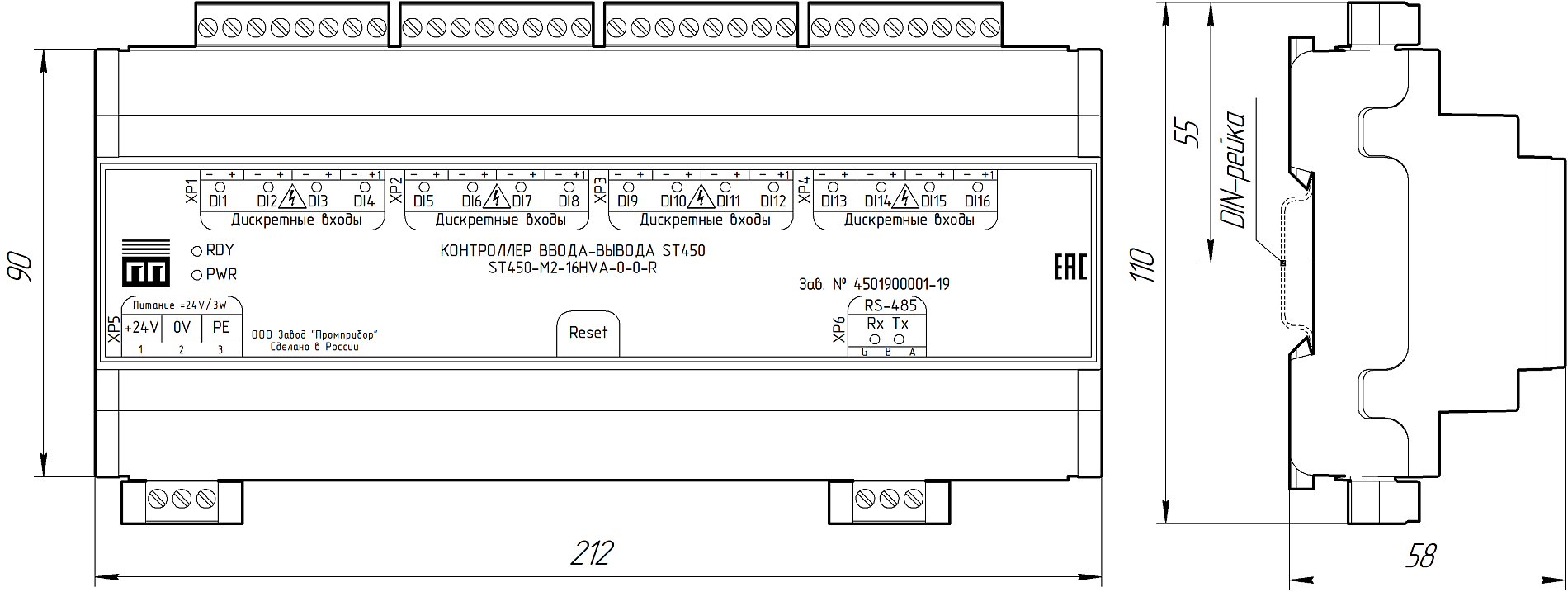

Внешний вид SТ450-M2-16HVA-0-0-R

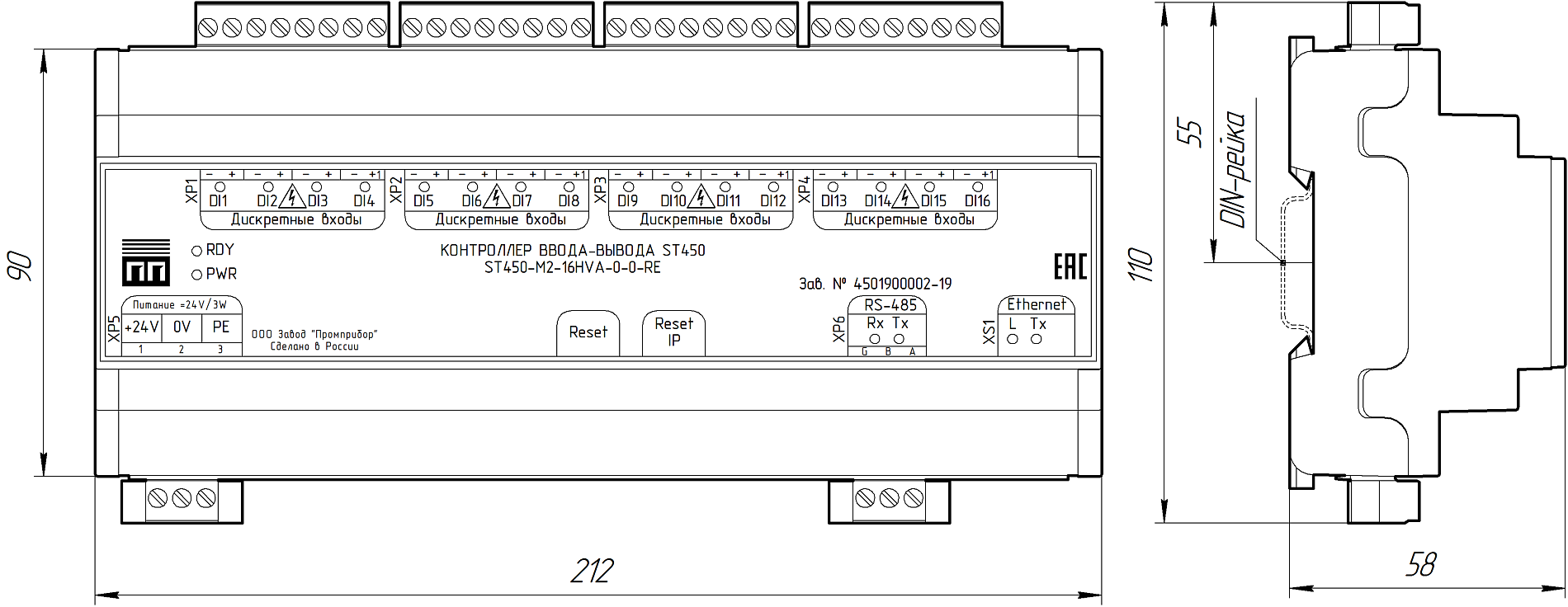

Внешний вид SТ450-M2-16HVA-0-0-RE

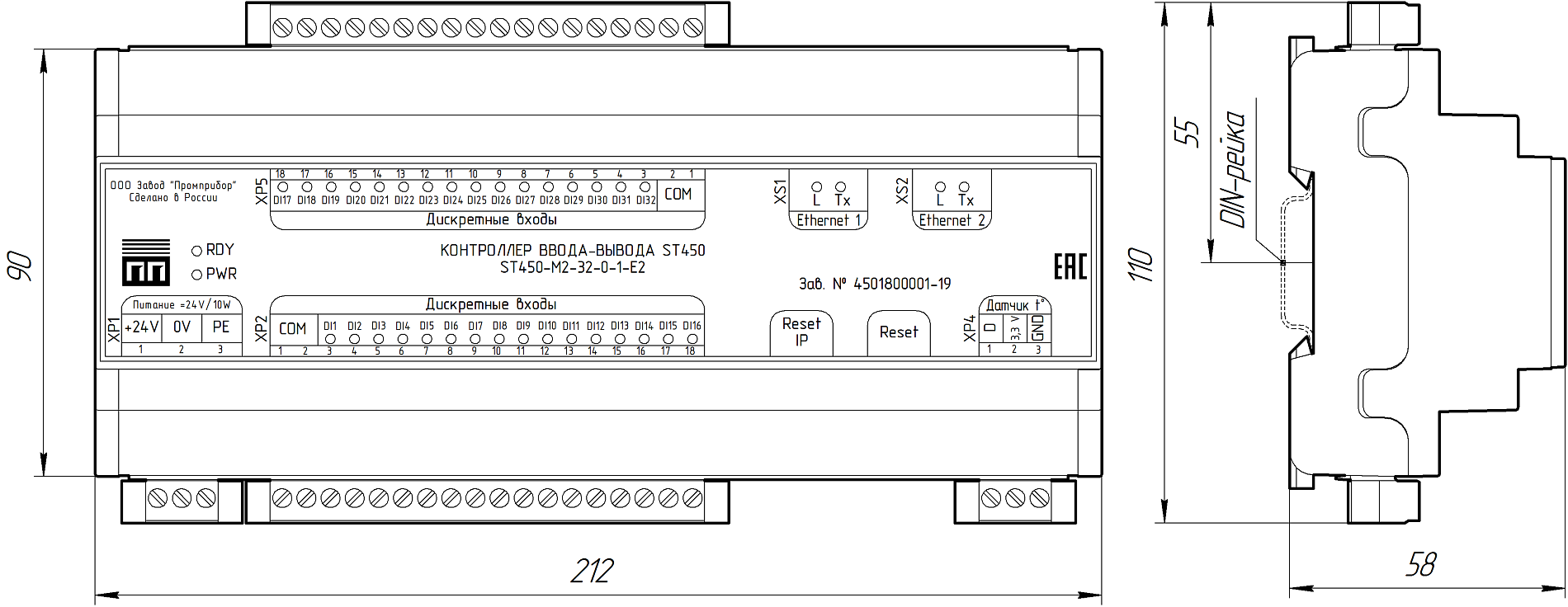

Внешний вид SТ450-M2-32-0-1-E2
Внешний вид SТ450-M2-0-12-0-E2
Внешний вид SТ450-M2-16HVA-0-0-R
Внешний вид SТ450-M2-16HVA-0-0-RE
Внешний вид SТ450-M2-32-0-1-E2
Внешний вид SТ450-M2-0-12-0-E2
pdf, 55.86 КБ.
Внешний вид SТ450-M2-16HVA-0-0-R
pdf, 52.19 КБ.
Внешний вид SТ450-M2-16HVA-0-0-RE
pdf, 53.65 КБ.
Внешний вид SТ450-M2-32-0-1-E2
pdf, 56.5 КБ.
Документация на оборудование
Декларация о соответствии ST450
pdf, 520.44 КБ.
Паспорт ST450
pdf, 476.2 КБ.
Руководство по эксплуатации ST450
pdf, 1.99 МБ.
Программное обеспечение
Для конфигурирования контроллеров ввода-вывода дискретных сигналов ST450 используется программа «Конфигуратор», которая доступна для скачивания по ссылке.
Руководство оператора ST450
pdf, 1.45 МБ.
