ПТК «Пирамида» исполнение АТМ
![1911](/upload/resize_cache/iblock/981/rblupapz619imkgb6w17dv0lpsgsgvm5/300_300_1/Shkaf_ATM_2021_05-002.png)
ПТК «Пирамида» исполнения АТМ «Пирамида» — это универсальное модульное проектно-компонуемое изделие, поставляемое в виде шкафа, укомплектованного в соответствии с кодом заказа.
Функции
- Сбор и передача значений дискретных параметров (телесигналов):
- положения двери шкафа ПТК «Пирамида».
- положения двери (дверей) шкафа силового оборудования.
- контроля напряжения питания на вводе в ПТК «Пирамида».
- контроля остаточной ёмкости встроенного ионисторного ИБП.
- сигналов с датчиков пожарной сигнализации и с датчиков объёма.
- наличия напряжения на отходящих фидерах.
- Сбор и передача значений аналоговых параметров (сигналов телеизмерений):
- на вводе 0,4кВ в ТП Iа, Ib, Ic, Ua, Ub, Uc, Uср. на секции 0,4кВ, P, Q в ОИК (спорадическая передача по апертуре).
- данных технического учёта и журнал событий счётчика в ИВК АСУЭ.
- данных коммерческого учёта и журнал событий счётчика в ИВК АСУЭ.
- данных учёта и журнал событий со счётчиков потребителей в ИВК АСУЭ.
- Выдача управляющих воздействий на оборудование ПС (опционально).
- Обмен информацией с вышестоящими уровнями управления.
- Контроль функционирования (тестирование и диагностика технических средств) ПТК «Пирамида».
- Предоставление пользователям и эксплуатационному персоналу регламентированного доступа к данным.
- Защиту от несанкционированного доступа, обеспеченную путём пломбирования и использования программных паролей.
Область применения
ПТК «Пирамида» исполнение АТМ может использоваться на объектах электро- и теплоэнергетики, промышленных предприятий, водоснабжения, нефтяной и газовой промышленности, коммунального хозяйства, транспорта, генерирующих и сетевых компаний, трансформаторных подстанциях, энергетических объектах, промышленных и приравненных к ним предприятиях.
В состав ПТК «Пирамида» исполнение АТМ входит:
- Интеллектуальный контроллер SM160-02М/Д.
- Счётчик КВАНТ ST 2000-12.
- Контроллер ввода-вывода дискретных сигналов ST450.
- Контроллер ввода-вывода дискретных сигналов ST410.
- Многофункциональный измерительный преобразователь ST500.
- Устройство синхронизации времени УСВ-3.
- Адаптеры питания АП-07.02.
- Модуль аналогового ввода МВ110-24.8АС.
Количество ТС, ТУ, ТИ определяется модулями ввода-вывода, установленными в шкаф.
Шкаф предназначен для размещения и электрического соединения установленного в нём оборудования, защиты от воздействий внешней среды и несанкционированного доступа.
Микропроцессорные контроллеры обеспечивают обработку, хранение, преобразование и обмен информацией с серверами сбора. Контроллеры снабжены батарейным питанием часов реального времени и накопителем для хранения данных и конфигурации.
Подсистема основного и резервного питания обеспечивают бесперебойную работу контроллеров. В качестве основного источника питания изделия ПТК «Пирамида» исп. АТМ используется напряжение 220 В переменного тока.
Протоколы передачи данных
- ГОСТ Р МЭК 60870-5-101/104.
- Modbus/TCP/RTU.
- МЭК 61850-8-1 (клиент) (опционально).
Информация, передаваемая на вышестоящие уровни управления содержит метки времени и атрибуты качества.
Протоколы синхронизации времени
- ГОСТ Р МЭК 61870-5-104.
Интерфейсы связи (изначально присутствуют в конфигурации ПТК «Пирамида» исп. АТМ)
- 3хRS-485.
- 1хRS485/RS-232.
- USB.
- Ethernet (100/1000BASE-TX).
Характеристики надёжности
- Средний срок службы 20 лет.
- Средняя наработка на отказ не менее 90000 ч.
- Межповерочный интервал: 6 лет.
- Класс безотказности R3 по ГОСТ Р МЭК 870-4-93.
- Среднее время восстановления работоспособности: не более 1 ч.
- Класс времени ремонта RT4 по ГОСТ Р МЭК 870-4-93.
АТМ «Пирамида» выпускается в соответствии с картой заказа.
ПТК «Пирамида» ВЛСТ 225 АРТ 0Х.003- YY
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ | Наименование |
---|---|
0Х.003- |
Серия 01.003 - Classic 02.003 - Lite+ 03.003 – Lite 04.003 - Classic+ |
YY | Вариант исполнения (в зависимости от установленного оборудования) |
ПТК «Пирамида» исполнение АТМ «Пирамида»
Наименование | Габаритные размеры, мм | Количество счетчиков | Количество отходящих фидеров |
---|---|---|---|
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-1А | 600х800х210 | 1 | Не более 2 |
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-2А | 600х800х210 | 1 | Не более 6 |
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-3А | 600х1000х210 | 2 | Не более 6 |
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-4А | 600х1000х210 | 1 | От 7 до 12 |
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-5А | 600х1200х210 | 2 | От 7 до 12 |
ПТК "Пирамида" исп. АТМ ВЛСТ 225.АРТ.01.003-6А | 600х1200х210 | 2 | От 13 до 24 |
Приведенные в таблице типовые модели ПТК «Пирамида» исп. АТМ могут быть дополнены и/или переработаны в соответствии с картой Заказа Потребителя.
![Внешний вид ВЛСТ 225.АРТ.01.003-1А](/upload/resize_cache/iblock/878/rtunpuxc7bn117ar88krlwzo8gkzrqth/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-1А.png)

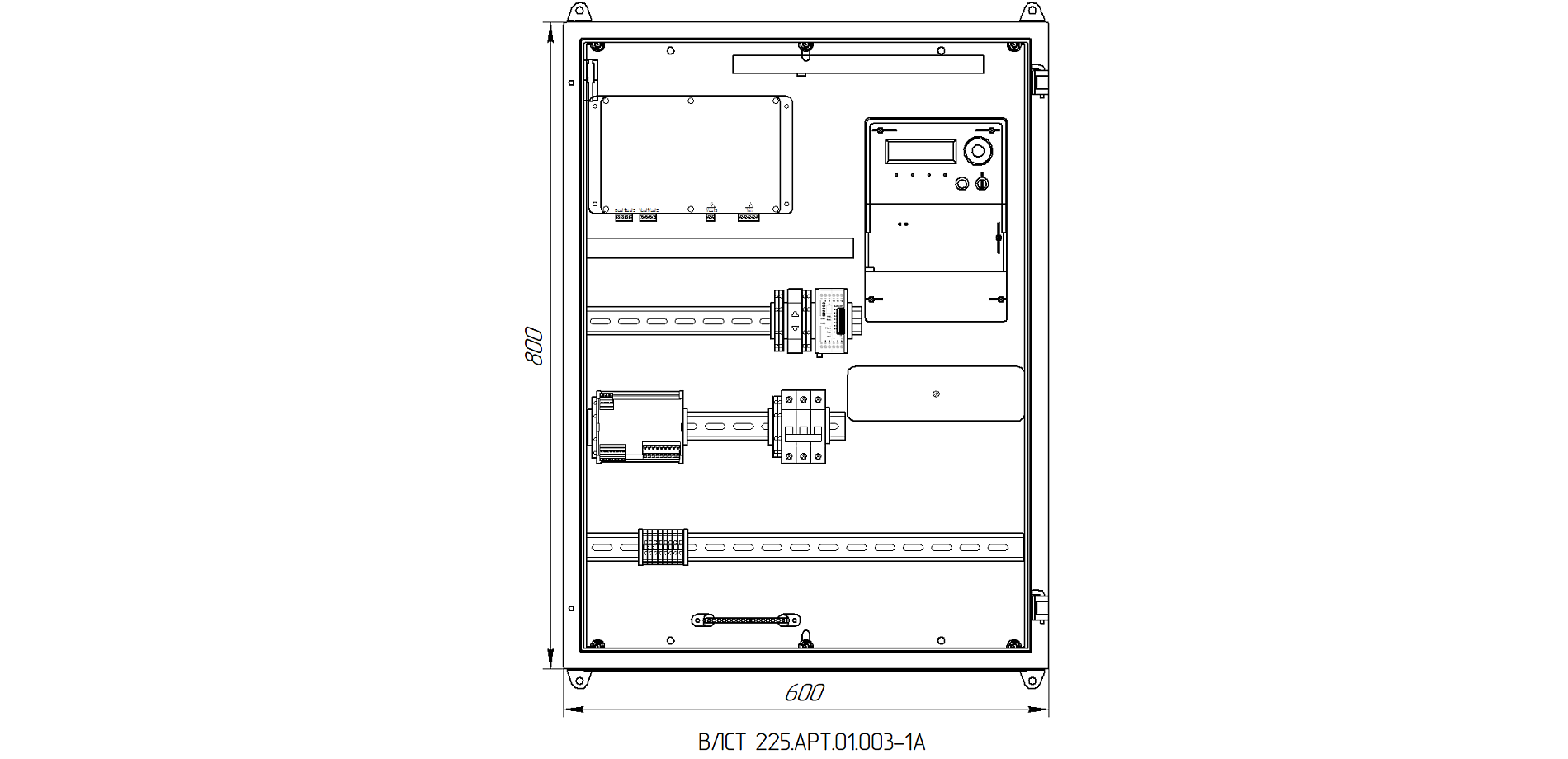

Внешний вид ВЛСТ 225.АРТ.01.003-1А
![Внешний вид ВЛСТ 225.АРТ.01.003-2А](/upload/resize_cache/iblock/539/uvi6mpb85rsjr1k42uoioc3qt03ml1tp/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-2А.png)

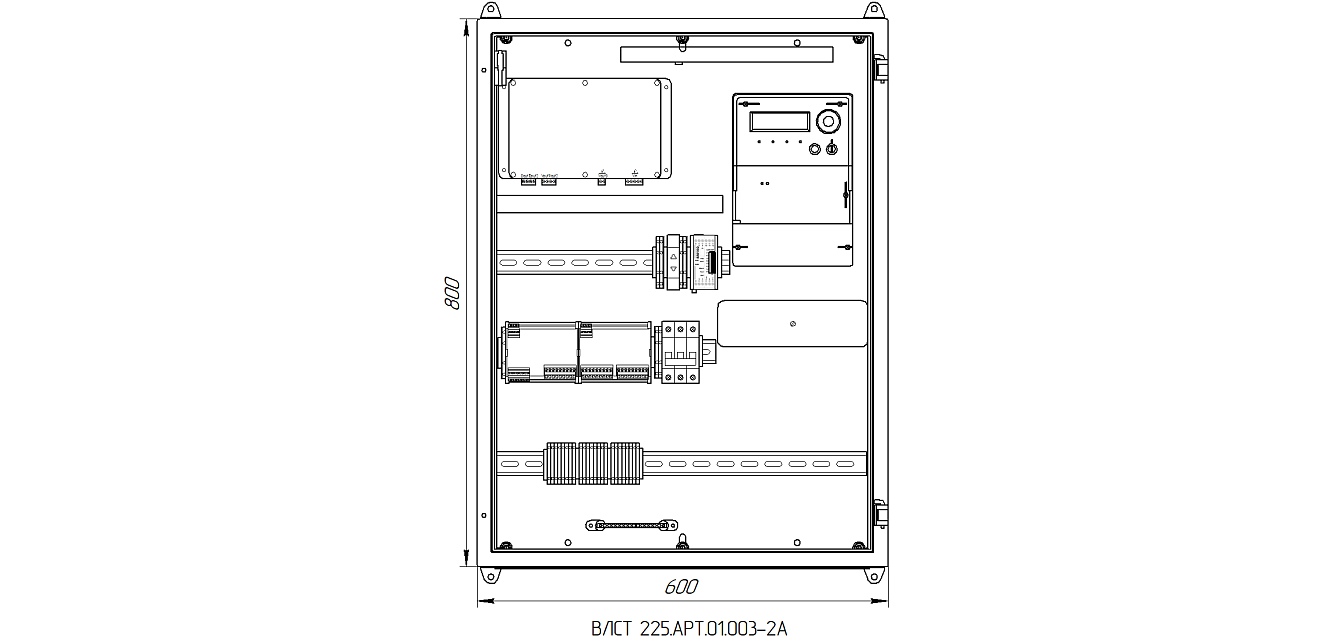

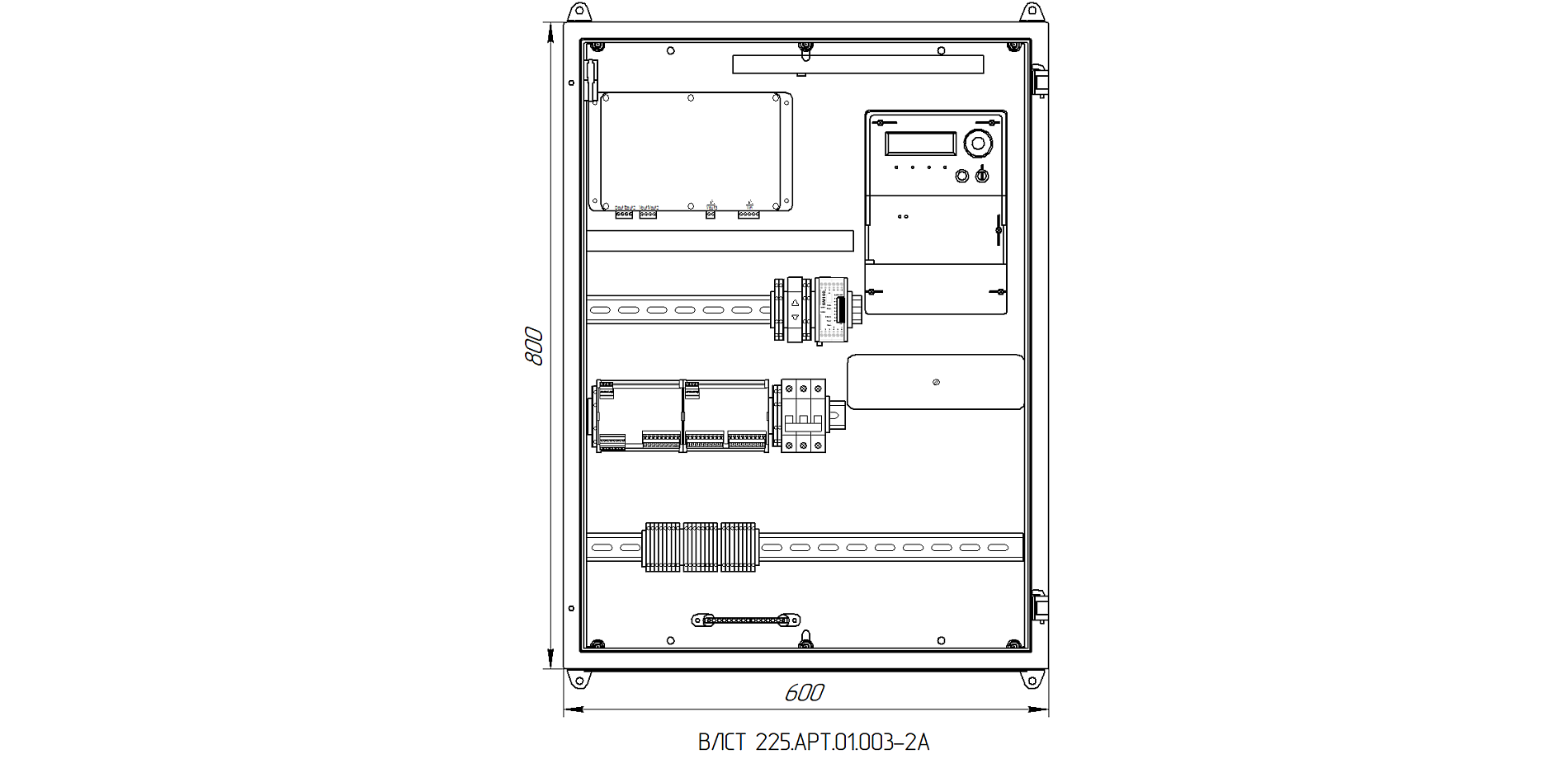

Внешний вид ВЛСТ 225.АРТ.01.003-2А
![Внешний вид ВЛСТ 225.АРТ.01.003-3А](/upload/resize_cache/iblock/293/9llxbs2fkfsj1cehzew44y1gpsi04l2t/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-3А.png)

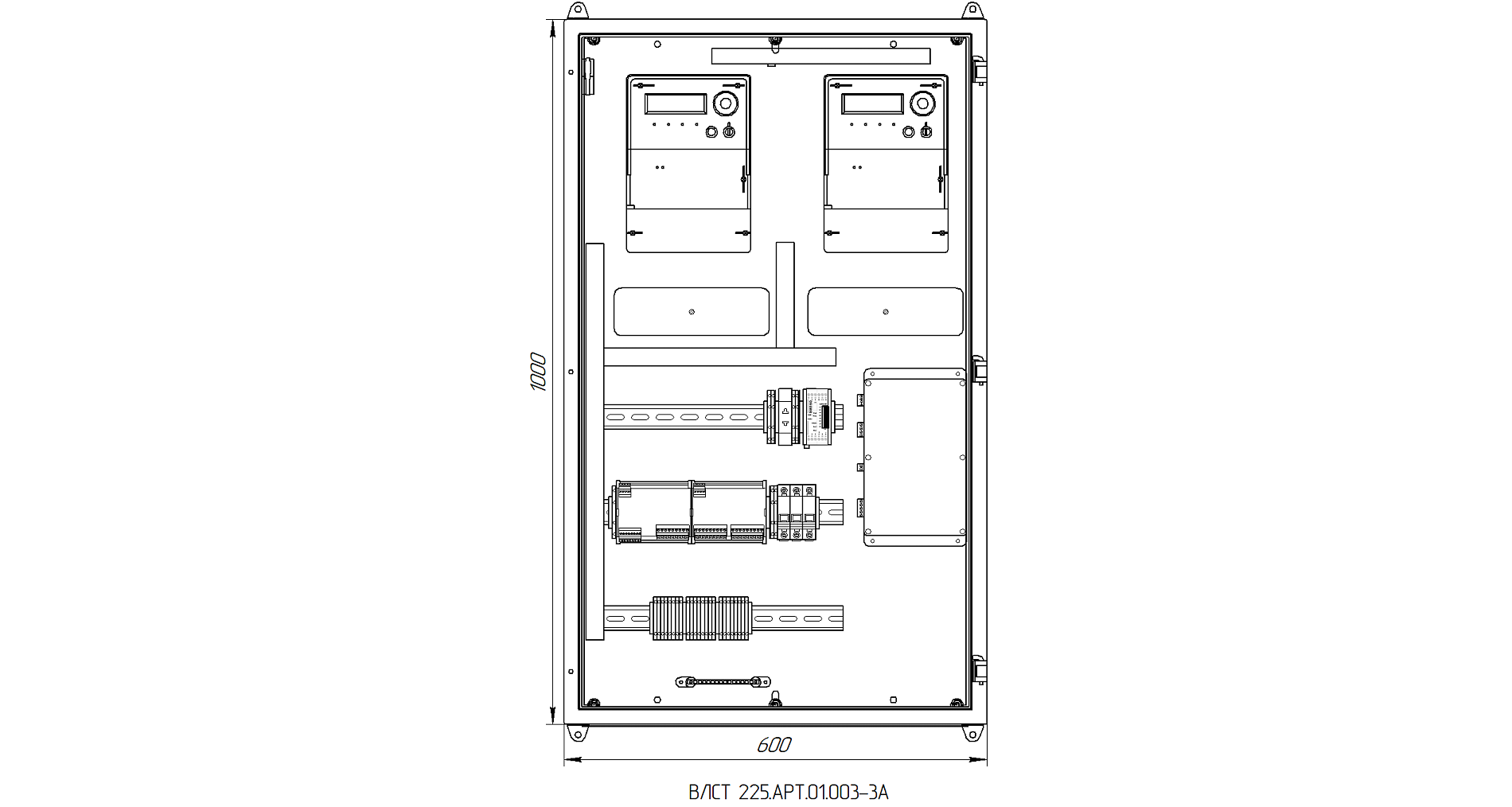

Внешний вид ВЛСТ 225.АРТ.01.003-3А
![Внешний вид ВЛСТ 225.АРТ.01.003-4А](/upload/resize_cache/iblock/14d/mchm4158c9c6wkenl217pnjpnf6u7s6d/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-4А.png)

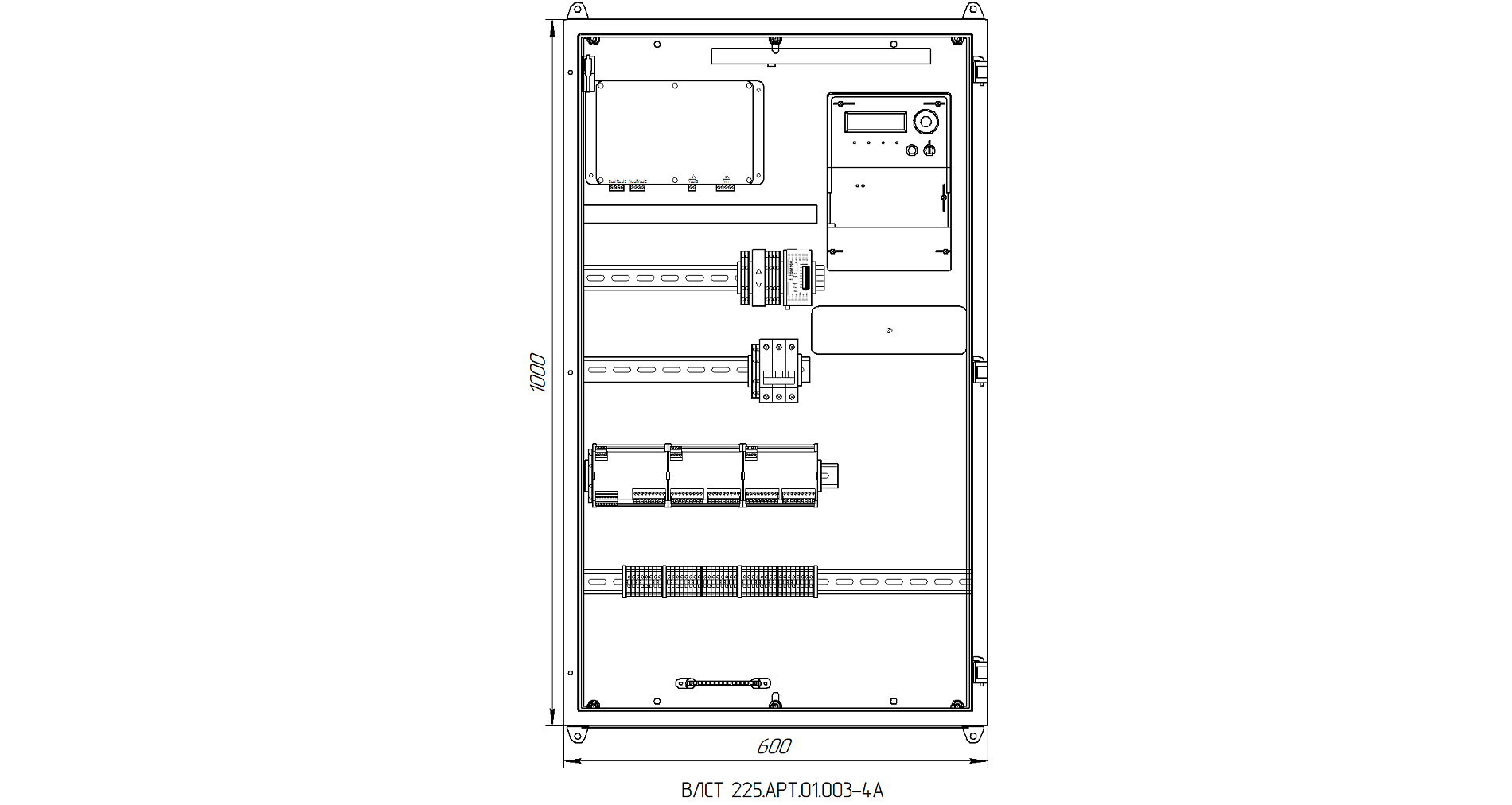

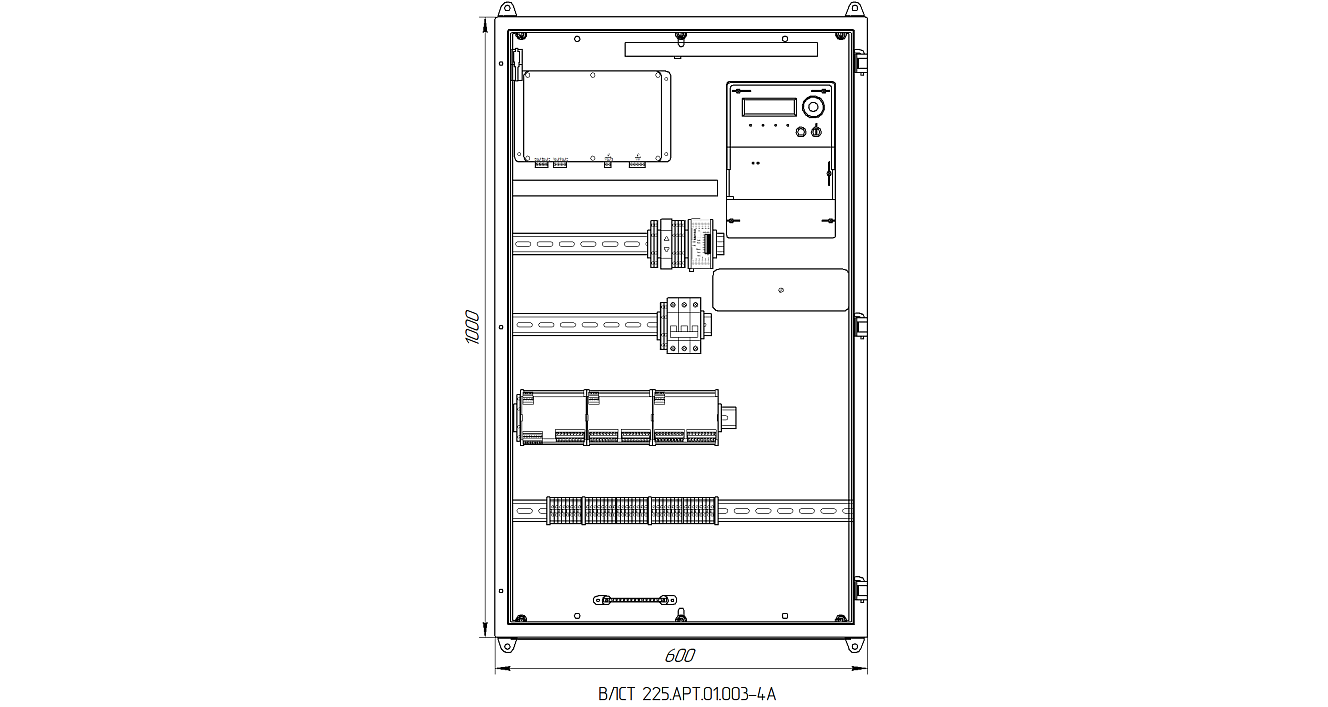

Внешний вид ВЛСТ 225.АРТ.01.003-4А
![Внешний вид ВЛСТ 225.АРТ.01.003-5А](/upload/resize_cache/iblock/29e/2kelz4moaf5wpp7xb23rwasdu4cru128/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-5А.png)

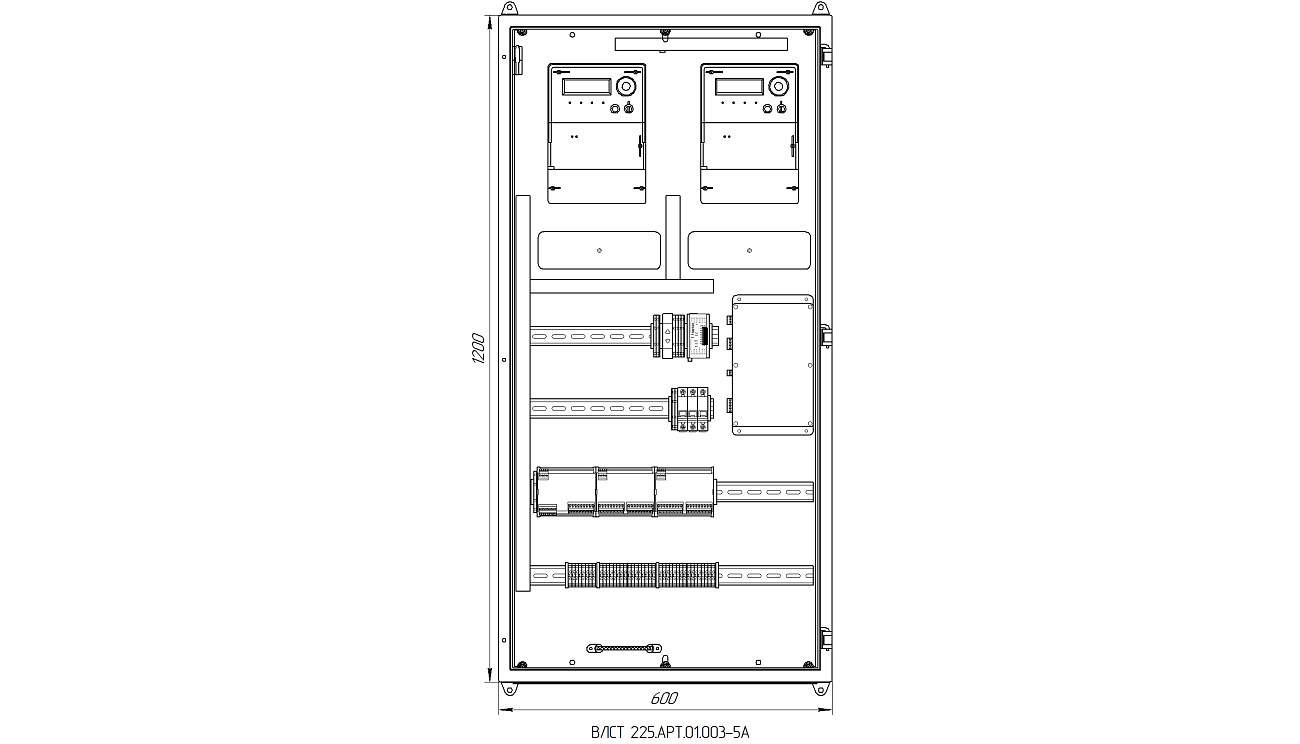

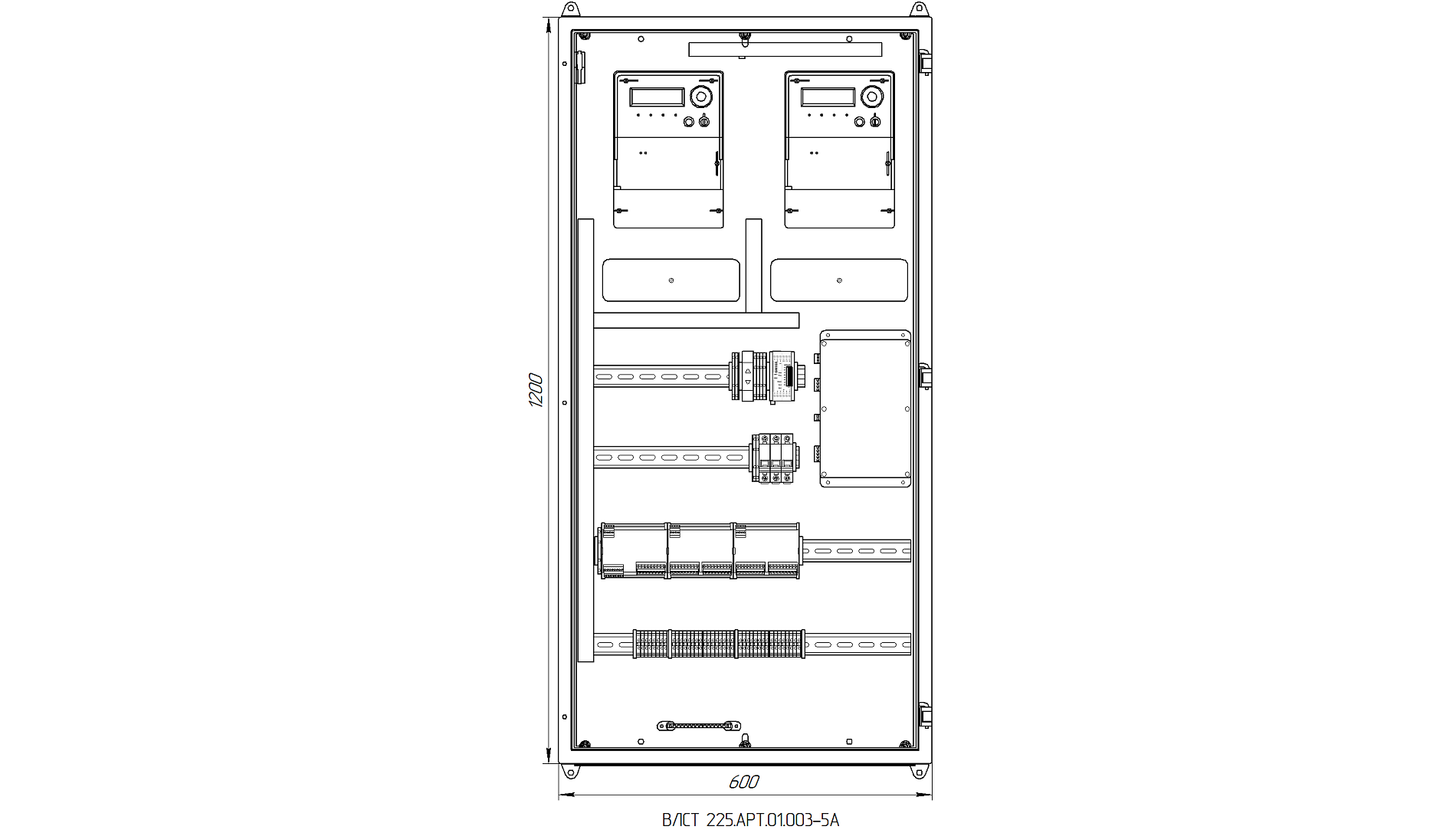

Внешний вид ВЛСТ 225.АРТ.01.003-5А
![Внешний вид ВЛСТ 225.АРТ.01.003-6А](/upload/resize_cache/iblock/a18/1j4q5udguq0c1ykfuvxo65nivipdqdt0/1328_744_1/Внешний вид ВЛСТ 225.АРТ.01.003-6А.png)

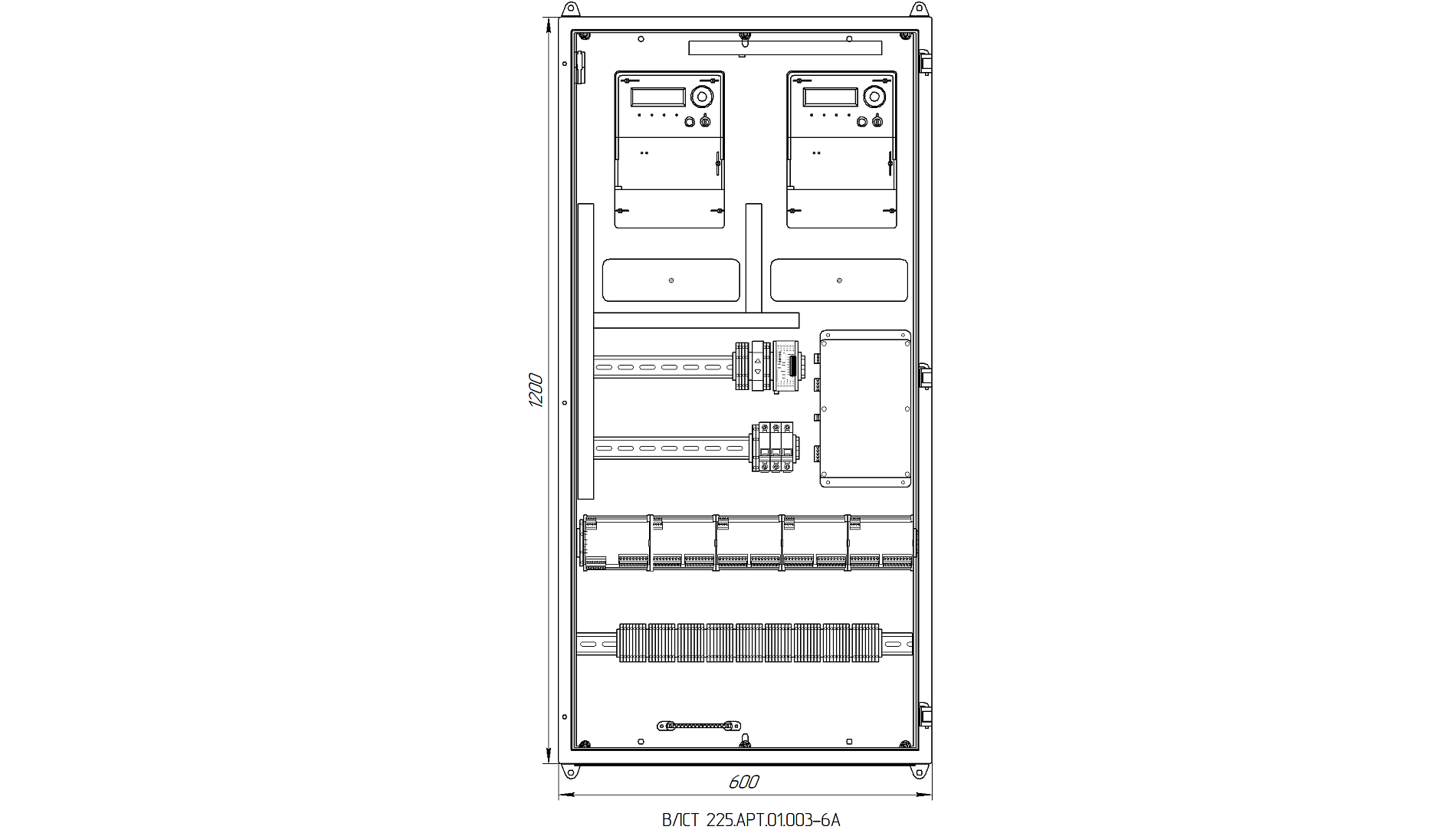

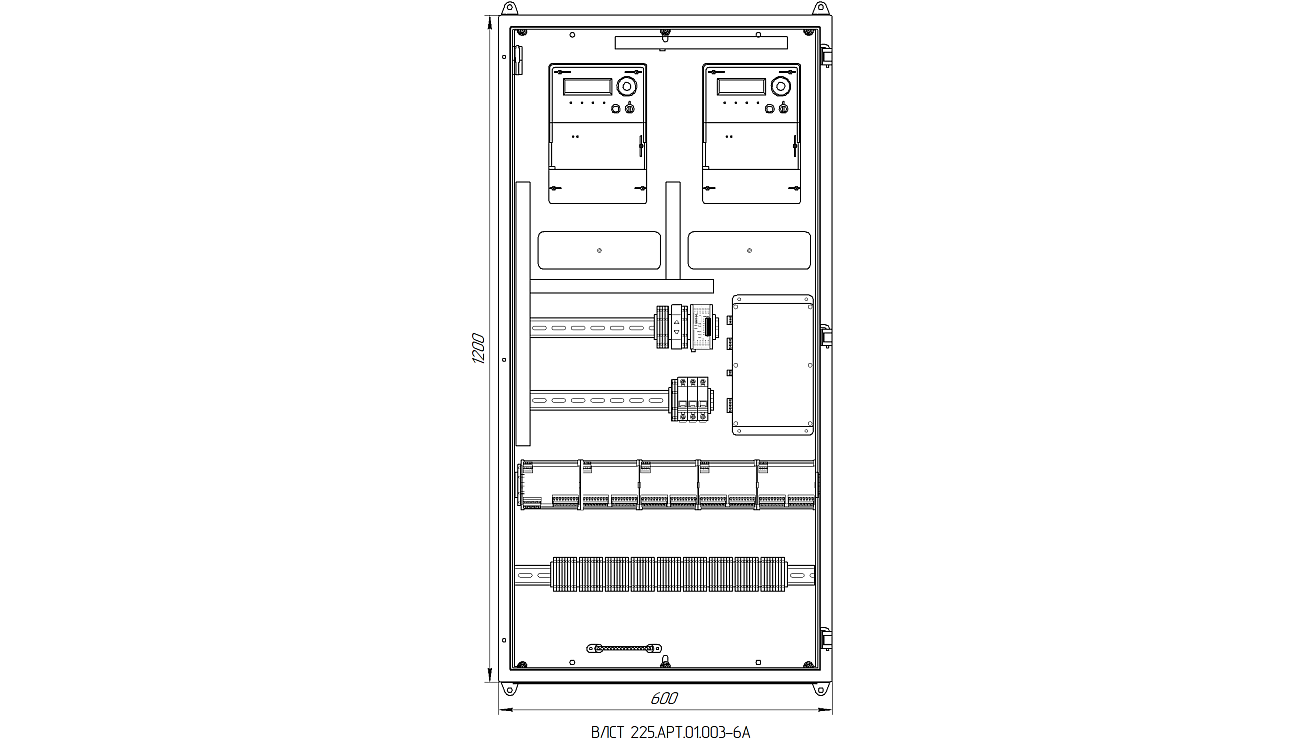

Внешний вид ВЛСТ 225.АРТ.01.003-6А
![Внешний вид ВЛСТ 225.АРТ.01.003-1А](/upload/resize_cache/iblock/878/rtunpuxc7bn117ar88krlwzo8gkzrqth/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-1А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-1А
![Внешний вид ВЛСТ 225.АРТ.01.003-2А](/upload/resize_cache/iblock/539/uvi6mpb85rsjr1k42uoioc3qt03ml1tp/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-2А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-2А
![Внешний вид ВЛСТ 225.АРТ.01.003-3А](/upload/resize_cache/iblock/293/9llxbs2fkfsj1cehzew44y1gpsi04l2t/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-3А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-3А
![Внешний вид ВЛСТ 225.АРТ.01.003-4А](/upload/resize_cache/iblock/14d/mchm4158c9c6wkenl217pnjpnf6u7s6d/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-4А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-4А
![Внешний вид ВЛСТ 225.АРТ.01.003-5А](/upload/resize_cache/iblock/29e/2kelz4moaf5wpp7xb23rwasdu4cru128/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-5А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-5А
![Внешний вид ВЛСТ 225.АРТ.01.003-6А](/upload/resize_cache/iblock/a18/1j4q5udguq0c1ykfuvxo65nivipdqdt0/241_137_1/Внешний вид ВЛСТ 225.АРТ.01.003-6А.png)
Внешний вид ВЛСТ 225.АРТ.01.003-6А
Документация на оборудование
Программное обеспечение
Программное обеспечение ПТК «Пирамида» исп. АТМ «Пирамида» состоит из двух частей:
- Встроенное ПО (ВПО) ПТК «Пирамида», предназначенное для исполнения во входящих в состав комплекса контроллерах и устройствах.
- Базовое ПО (БПО) ПТК «Пирамида», предназначено для использования на ЭВМ под управлением ОС Windows.
![Внешний вид ВЛСТ 225.АРТ.01.003-1А](/upload/resize_cache/iblock/878/rtunpuxc7bn117ar88krlwzo8gkzrqth/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-1А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-2А](/upload/resize_cache/iblock/539/uvi6mpb85rsjr1k42uoioc3qt03ml1tp/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-2А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-3А](/upload/resize_cache/iblock/293/9llxbs2fkfsj1cehzew44y1gpsi04l2t/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-3А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-4А](/upload/resize_cache/iblock/14d/mchm4158c9c6wkenl217pnjpnf6u7s6d/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-4А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-5А](/upload/resize_cache/iblock/29e/2kelz4moaf5wpp7xb23rwasdu4cru128/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-5А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-6А](/upload/resize_cache/iblock/a18/1j4q5udguq0c1ykfuvxo65nivipdqdt0/1900_1200_1/Внешний вид ВЛСТ 225.АРТ.01.003-6А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-1А](/upload/resize_cache/iblock/878/rtunpuxc7bn117ar88krlwzo8gkzrqth/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-1А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-2А](/upload/resize_cache/iblock/539/uvi6mpb85rsjr1k42uoioc3qt03ml1tp/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-2А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-3А](/upload/resize_cache/iblock/293/9llxbs2fkfsj1cehzew44y1gpsi04l2t/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-3А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-4А](/upload/resize_cache/iblock/14d/mchm4158c9c6wkenl217pnjpnf6u7s6d/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-4А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-5А](/upload/resize_cache/iblock/29e/2kelz4moaf5wpp7xb23rwasdu4cru128/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-5А.png)
![Внешний вид ВЛСТ 225.АРТ.01.003-6А](/upload/resize_cache/iblock/a18/1j4q5udguq0c1ykfuvxo65nivipdqdt0/279_145_1/Внешний вид ВЛСТ 225.АРТ.01.003-6А.png)
Внимание! Оборудование, доступное для заказа, представлено в прайс-листе. За более подробной информацией обращайтесь в департамент маркетинга и продаж.
Также вы можете ознакомиться с информацией о гарантийном и постгарантийном обслуживании.
