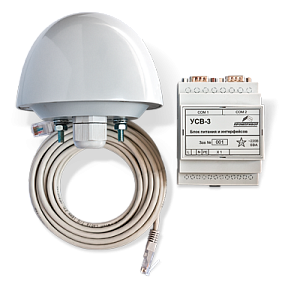

УСВ-3 А1Б1
Область применения – автоматизированные информационно-измерительные системы (АИИС) и автоматические системы управления энергосистем (АСУ), системы диспетчерского управления, системы синхронизации или коррекции шкалы времени таймеров компьютеров, другие информационно-измерительные системы различных отраслей промышленности.
Принцип действия УСВ-3 заключается в приеме сигналов ГНСС ГЛОНАСС/GPS и трансляции/передачи шкалы времени (ШВ) и координат в цифровой форме по последовательным портам по протоколу NMEA 0183 с выдачей «синхросигнала 1 Гц» и формированием «синхросигнала NMEA».
Технические характеристики
- Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC (SU), мкс ± 100.
- Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно транслируемой шкалы времени NMEA-сообщений (по последовательным портам БПИ) – для модификаций УСВ-3 с исполнением БПИ №2, мс ± 0,2.
- Пределы допускаемой абсолютной погрешности временного положения фронта «синхросигнала NMEA» относительно шкалы времени UTC и UTC (SU) – для модификаций УСВ-3 с исполнением БПИ №2, мс ± 500.
- Пределы допускаемой абсолютной погрешности определения координат (при геометрическом факторе изменения точности не более 4) при доверительной вероятности 0,95, м – для модификаций УСВ-3 с символом «К» в условном обозначении ± 5.
- Частотный диапазон принимаемых сигналов ГНСС, МГц 1575…1610 (L1).
- «Синхросигнал 1 Гц» для АБ исполнений №1 и №2:
- полярность - положительная.
- длительность, мс - от 0,3 до 500.
- уровень напряжения, В - от 0 до 5.
- «Синхросигнал 1 Гц» для БПИ исполнений №1 и №2:
- полярность - отрицательная.
- длительность, мс - от 10 до 100.
- уровень напряжения, В - от 10 до минус 10.
- «Cинхросигнал NMEA» для БПИ исполнение №2:
- полярность - отрицательная.
- длительность, мс - от 10 до 100.
- уровень напряжения, В - от 10 до минус 10.
- Габаритные размеры (длина х ширина х высота), мм, не более:
- АБ исполнений №1 и №2 - 161 х 150 х 130.
- БПИ исполнений №1 и №2 - 180 х 80 х 80.
- Масса, кг, не более:
- АБ исполнений №1 и №2 - 1,5.
- БПИ исполнений №1 и №2 - 1,5.
- Напряжение питания:
- БПИ исполнение №1 от сети переменного тока частотой (БПИ тип 1) (50 ± 1) Гц, В - 220 ± 22.
- БПИ исполнение №2 от источника постоянного тока напряжением, В - от 10 до 30.
- АБ исполнений №1 и №2 от источника постоянного тока напряжением, В - от 23 до 28*.
- Потребляемая мощность:
- АБ исполнений №1 и №2, В•А, не более - 3.
- БПИ исполнений №1 и №2, В•А, не более - 3.
Характеристики надёжности
- Cредняя наработка на отказ, ч - 45000.
- Cрок службы, лет - 15.
- Рабочие условия эксплуатации антенного блока (АБ) - от минус 50 до плюс 70.
- Рабочие условия эксплуатации блока питания и интерфейсов (БПИ) - от минус 25 до плюс 60.
- Степень защиты корпусов:
- АБ (всех исполнений) соответствует IP66 по ГОСТ 14254-96.
- БПИ (всех исполнений) соответствует IP32 по ГОСТ 14254-96.
- Относительная влажность воздуха при температуре 30 °С:
- АБ (всех исполнений) 100 %.
- БПИ (всех исполнений) 90 %.
- Атмосферное давление - от 84 до 106,7 кПа.
Примечание: *В случае совместного применения АБ и БПИ напряжение электропитания для обеспечения работы АБ формируется внутри БПИ.
Документация на оборудование
Методика поверки
Описание типа
№ 64242-16 в госреестре ФГИС "АРШИН"
Документация на оборудование
Формуляр УСВ-3
pdf, 178.47 КБ.
Руководство по эксплуатации УСВ-3
pdf, 1.49 МБ.

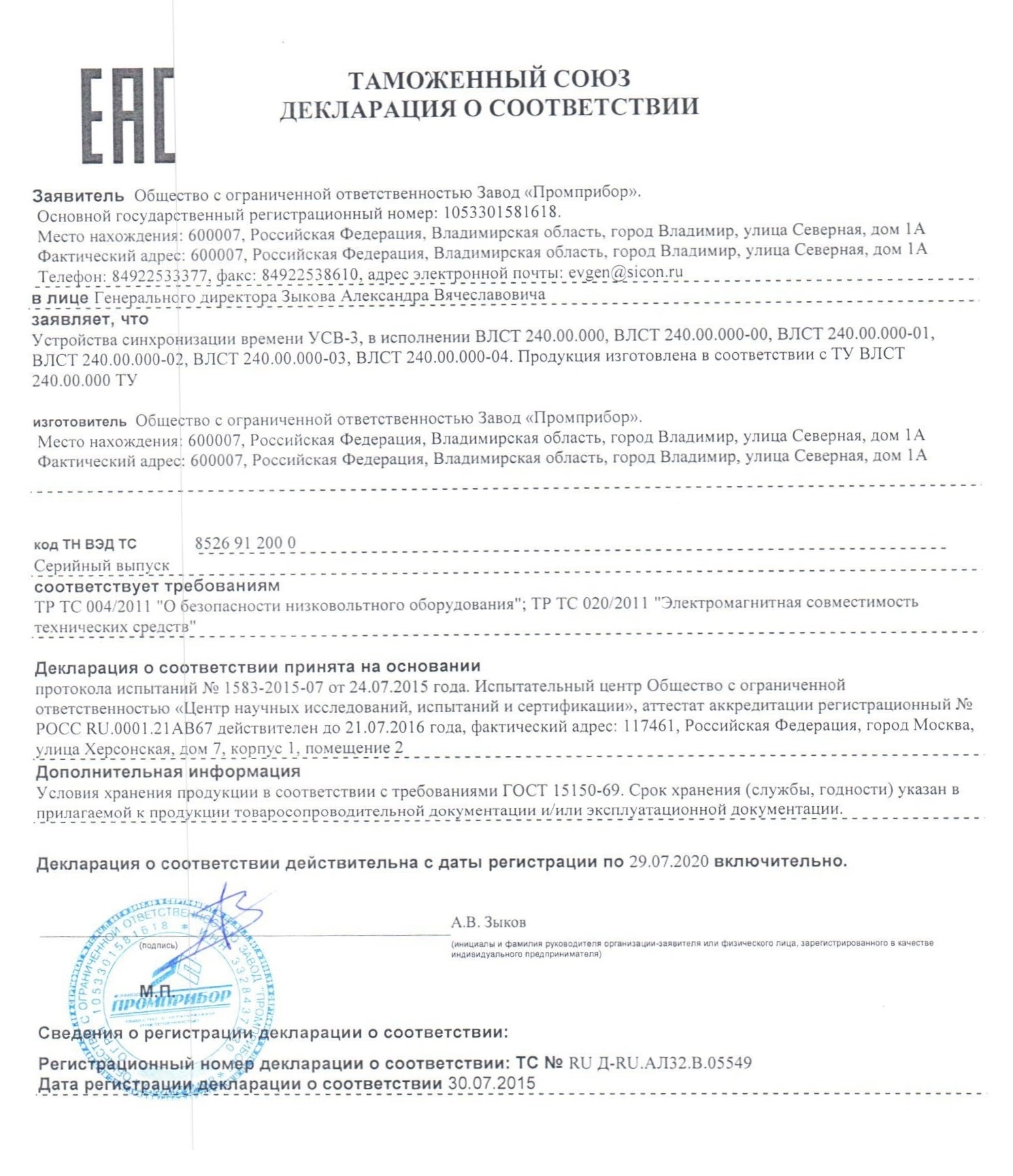

Декларация о соответствии Таможенного союза
