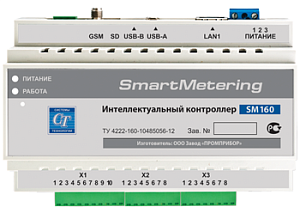

Интеллектуальные контроллеры SM160
Контроллеры многофункциональные «Интеллектуальный контроллер SM160» предназначены для автоматизации учёта энергоресурсов и диспетчеризации объектов энергетики, промышленности и ЖКХ, обеспечивая обработку, хранение, преобразование и обмен информацией с серверами сбора.
Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (АИИС) комплексного учёта энергоресурсов, в частности систем коммерческого учёта электроэнергии и мощности (АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (АСУ ТП), а также для организации связи с центром сбора и обработки, хранения информации по каналам связи стандарта GSM (CSD/GPRS) и Ethernet (TCP/IP).
Особенности
- монтаж на DIN-рейку.
- установка в шкаф, доукомплектование системой бесперебойного питания и системой обогрева.
- доукомплектование блоками расширения, для ввода дополнительных сигналов ТС, аналоговых телеизмерений и выдачи сигналов ТУ.
- низкая стоимость решения.
- возможность совмещения функций учёта электроэнергии, мониторинга и управления объектом автоматизации.
- возможность постепенного наращивания системы без необходимости перепроектирования и дублирования оборудования.
- простота и удобство в размещении на объекте.
- компактность — малые габариты управляющего контроллера.
- высокая функциональная и эксплуатационная надежность, современные технические решения.
Технические характеристики
- ввод сигналов ТС (общестанционные сигналы: авария, охранно-пожарная сигнализация).
- ввод телеизмерений (напряжение, ток, частота и т.п.) с многофункциональных электросчетчиков, цифровых измерителей, терминалов РЗА по интерфейсу RS-485.
- сбор данных с приборов учёта энергоресурсов: показания и профили значений по тарифам, события и т.д.
- встроенный GSM/GPRS модуль, поддержка установки двух SIM-карт (основная и резервная).
- внешние интерфейсы:
- 1 × LAN Ethernet 100Base-T, TCP/IP.
- 1 × USB.
- 4 × RS-485.
- 6 каналов телесигнализации (сухой контакт).
- передача данных на верхний уровень системы по нескольким направлениям.
- протоколы обмена:
- Modbus/RTU.
- ГОСТ Р МЭК 61870-5-101, ГОСТ Р МЭК 61870-5-104.
- электропитание
- напряжение постоянного тока: 18...36 В.
- потребляемая мощность не превышает: 20 В×А.
Сведения о сертификации
- свидетельство об утверждении типа средств измерений RU.C.34.004.А № 49179, 49180.
- тип зарегистрирован в Государственном реестре средств измерений под № 52126-12.
- межповерочный интервал: 6 лет.
Документация на оборудование
Описание типа средств измерения
zip, 4.5 МБ.

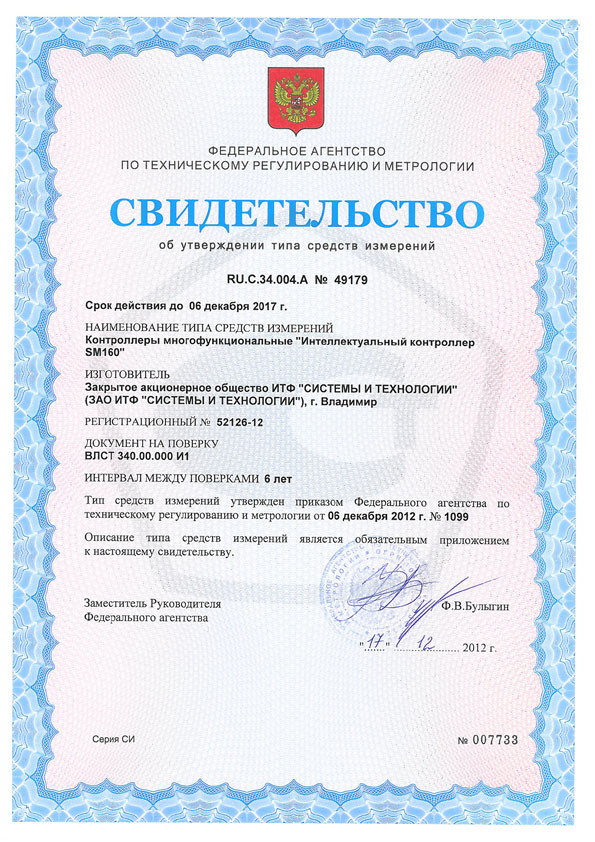

Свидетельство SM160 (СТ)
jpg, 168.89 КБ.
.jpg)

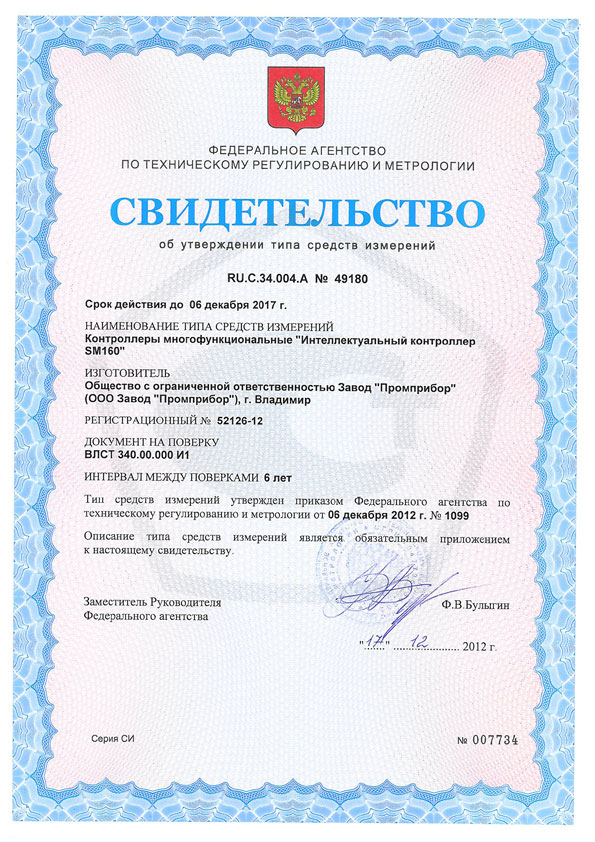

Свидетельство SM160 (ПП)
jpg, 167.8 КБ.
Методика поверки SM160
pdf, 554.8 КБ.
Формуляр SM160 ВЛСТ 340.00.000
pdf, 539.64 КБ.
Описание типа SM160 (СТ)
pdf, 2.48 МБ.
Описание типа SM160 (ПП)
pdf, 2.48 МБ.
Руководство по эксплуатации SM160
pdf, 675.66 КБ.
Сертификат соответствия контроллера SM160 (СТ)
pdf, 867.62 КБ.
