ИВК Пирамида
Информационно-вычислительный комплекс (ИВК) предназначен для измерений электрической энергии, мощности, коммерческого и технического учёта энергоресурсов, сбора, обработки, хранения, отображения и передачи полученной информации. ИВК осуществляет мониторинг состояния объектов автоматизации и управление ими.
Используется в составе АИИС КУЭ, АСУ ТП и многофункциональных комплексов устройств телемеханики.
Функции
- Объединение существующих баз данных АИИС КУЭ ОРЭ и РРЭ, разнородных систем учёта электроэнергии на одной программной платформе.
- Внедрение функционала, обеспечивающего основные бизнес-процессы сетевой распределительной компании при эксплуатации коммерческих измерительных систем и формировании объёмов услуг по передаче электрической энергии.
- Выполнение измерений приращений активной и реактивной электроэнергии на заданных интервалах времени (1, 3, 5, 15, 30, 60 минут).
- Сбор привязанных к единому календарному времени измеренных данных о приращениях электроэнергии с заданной дискретностью учёта.
- Сбор различных параметров энергоресурсов.
- Сбор регистраторов состояния средств и объектов измерения.
- Сбор данных о состоянии объектов автоматизации.
- Управление состояниями объектов автоматизации.
- Расчёт различных параметров по данным с приборов учёта (группы, баланс, тарифы…).
- Ведение системы единого времени в ИИС (измерение времени, синхронизация времени, коррекция времени) с возможностью автоматической синхронизации по сигналам проверки времени, при подключении к ИВК устройств синхронизации времени.
- Хранение данных об измеренных величинах в стандартной базе данных с настраиваемой глубиной хранения.
- Контроль достоверности данных.
- Ведение «Журналов событий».
- Подготовка данных в различных форматах для передачи их внешним организациям (пользователям информации).
- Приём данных в различных форматах от внешних организаций (поставщиков информации).
- Подготовка отчёта в XML-формате для передачи требуемых данных по электронной почте в ЦСОИ субъектов рынка электроэнергии.
- Возможность использования средств электронной цифровой подписи (ЭЦП) для передачи пользователям и другим заинтересованным субъектам результатов измерений и данных о состоянии объектов и средств измерений.
- Безопасность хранения данных и программного обеспечения в соответствии с ГОСТ Р 52069.0-2003.
- Предоставление пользователям и эксплуатационному персоналу регламентированного доступа к визуальным, печатным и электронным данным.
- Защита от несанкционированного доступа, обеспеченная путём пломбирования и использования программных паролей.
Технические характеристики
ИВК Пирамида представляет собой комплекс устройств, работающих вместе, укомплектованных в стандартный шкаф двухстороннего обслуживания, габариты которого зависят от модификации.
В составе 8 интерфейсов (портов) последовательной связи для организации информационного обмена с внешними устройствами.
Условия эксплуатации:
- Высота над уровнем моря - не более 1000 м.
- Рабочий диапазон температур - от +10 до +35 ° С.
- Относительная влажность при температуре 20° С, до: 80%.
Электропитание
- Напряжение переменного тока: 230 В (187…242 В).
- Частота сети: (50±1) Гц.
Наименование |
Модификация |
Кол-во каналов учёта |
Габаритные размеры (ш×в×г), |
Степень защиты, IP |
Мощность ИБП, В*А |
Масса не более, кг |
---|---|---|---|---|---|---|
ВЛСТ 230.00.000 |
ВЛСТ 198.03.000-01 |
128 |
600×853×600 |
IP40 |
700 |
120 |
ВЛСТ 230.00.000-01 |
ВЛСТ 198.03.000-01 |
128 |
600×2100×800 |
IP30 |
1000 |
190 |
ВЛСТ 230.00.000-02 |
ВЛСТ 198.03.000-03 |
512 |
600×853×600 |
IP40 |
700 |
120 |
ВЛСТ 230.00.000-03 |
ВЛСТ 198.03.000-03 |
512 |
600×2100×800 |
IP30 |
1000 |
190 |
ВЛСТ 230.00.000-04 |
ВЛСТ 198.03.000-04 |
1024 |
600×853×600 |
IP40 |
700 |
120 |
ВЛСТ 230.00.000-05 |
ВЛСТ 198.03.000-04 |
1024 |
600×2100×800 |
IP30 |
1000 |
190 |
ВЛСТ 230.00.000-06 |
ВЛСТ 198.03.000-05 |
2048 |
600×2100×800 |
IP30 |
1000 |
190 |
ВЛСТ 230.00.000-07 |
ВЛСТ 198.03.000-05 |
2048 |
600×2100×1000 |
IP20 |
2200 |
210 |
ВЛСТ 230.00.000-09 |
ВЛСТ 198.03.000-06 |
3072 |
600×2100×1000 |
IP20 |
2200 |
210 |
ВЛСТ 230.00.000-11 |
ВЛСТ 198.03.000-07 |
6144 |
600×2100×1000 |
IP20 |
2200 |
210 |

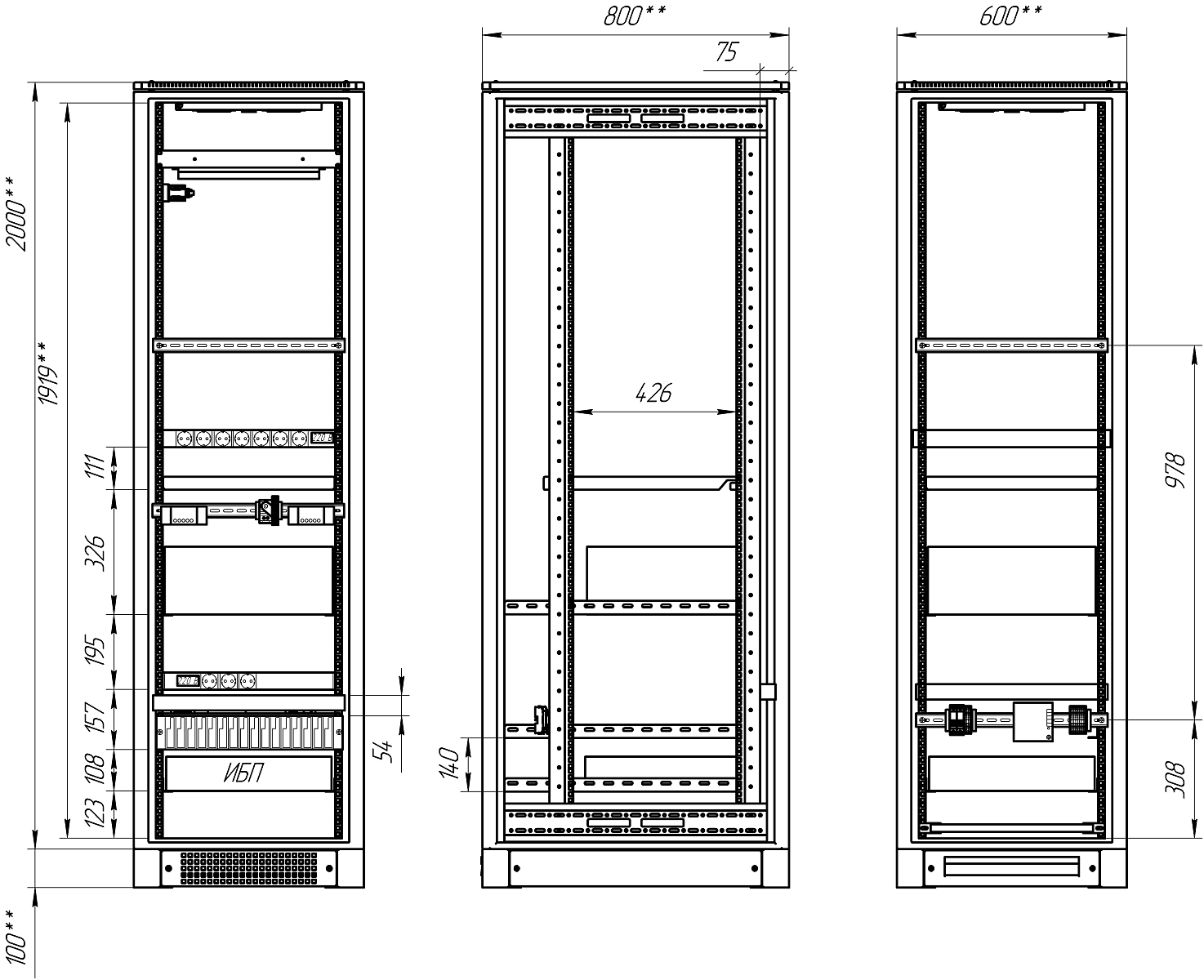

Внешний вид ВЛСТ 230.02.000

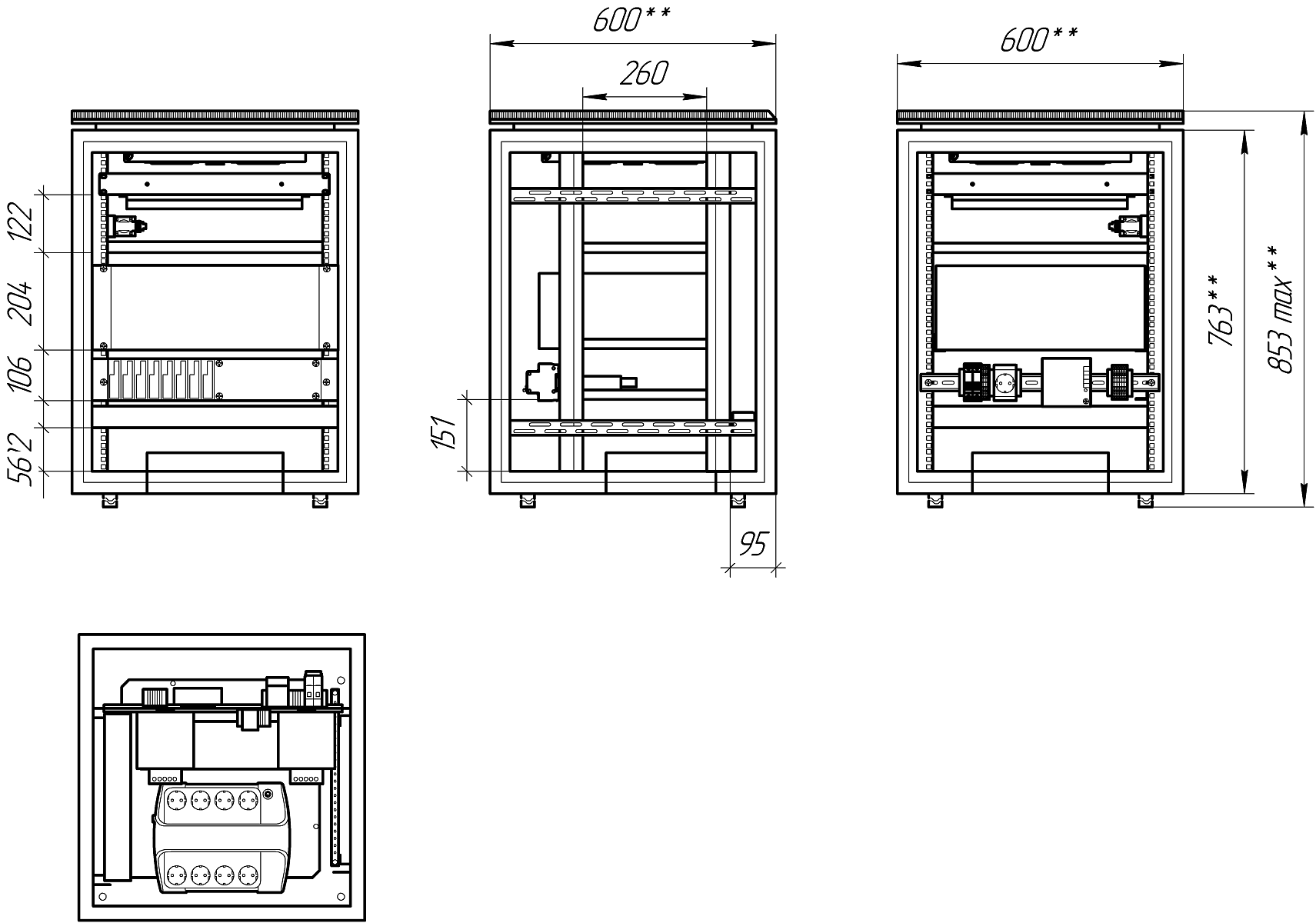

Внешний вид ВЛСТ 230.02.001
Внешний вид ВЛСТ 230.02.002

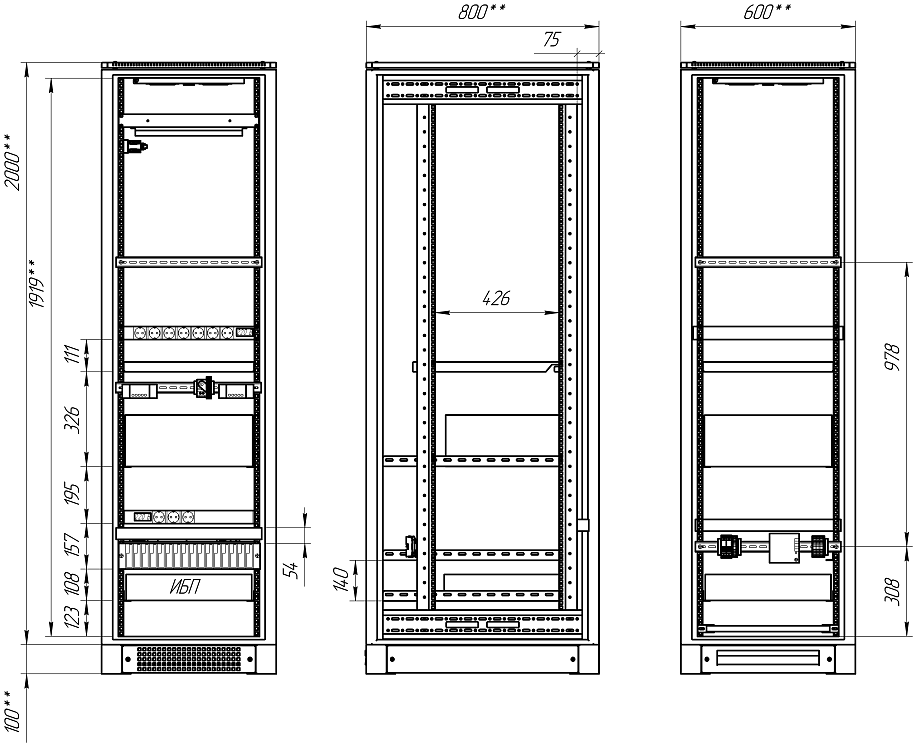

Внешний вид ВЛСТ 230.02.000

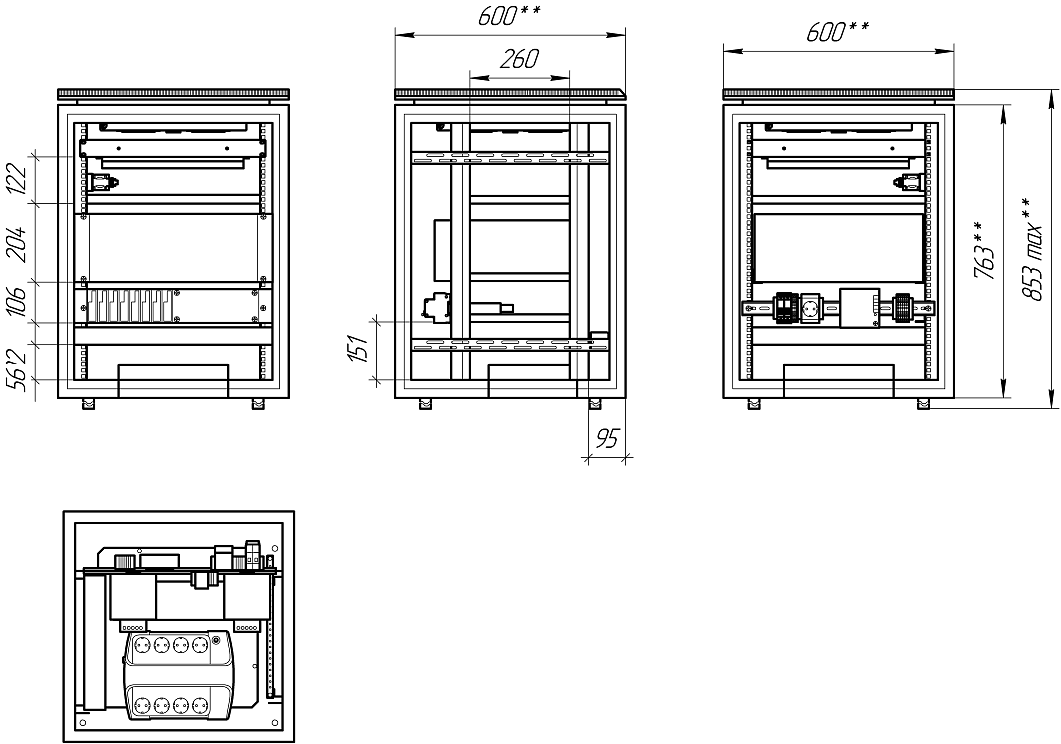

Внешний вид ВЛСТ 230.02.001
Внешний вид ВЛСТ 230.02.002
Сведения о сертификации
ИВК Пирамида отдельной сертификации не подлежит. Основным управляющим элементом ИВК Пирамида является контроллер многофункциональный СИКОН С50 в модификации ВЛСТ 198.03.000-0Х, являющийся средством измерения.
Документация на оборудование
Паспорт ИВК Пирамида pdf, 708.39 КБ.Программное обеспечение
Ключевым элементом ПАК «Пирамида» является ПО «Пирамида 2.0» для организации комплексного учёта энергоресурсов и диспетчеризации в промышленности, энергетике и ЖКХ.
ПО «Пирамида 2.0» включено в Единый реестр российских программ для электронных вычислительных машин и баз данных Минцифры России, запись в реестре № 1930 от 23.09.2016.
В составе ПАК «Пирамида» применяются операционные системы семейства Windows, семейства Linux, включая Debian, Ubuntu, CentOS Linux, Red Hat Enterprise Linux и отечественные ОС Astra Linux, Альт, Ред ОС.
В качестве СУБД могут применяться отечественные Postgres Pro, Arenadata Postgres, Ред База Данных, а также Microsoft SQL Server, Oracle Database, PostgreSQL, Firebird.
Документация на оборудование
Внешний вид ВЛСТ 230.02.000 pdf, 71.04 КБ. Внешний вид ВЛСТ 230.02.001 pdf, 187.09 КБ. Внешний вид ВЛСТ 230.02.002 pdf, 186.98 КБ.
Внимание! Оборудование, доступное для заказа, представлено в прайс-листе. За более подробной информацией обращайтесь в департамент маркетинга и продаж.
Также вы можете ознакомиться с информацией о гарантийном и постгарантийном обслуживании.
