Разветвительные коробки RS-485 и RS-422
Разветвительные коробки RS-485 предназначены для подключения до 10 счётчиков к линии интерфейса RS-485. Подключение интерфейса возможно как по трёхпроводной, так и по двухпроводной линии RS-485.
Разветвительные коробки RS-485/220В предназначены для подключения до 6 счётчиков к линии интерфейса RS-485 и однофазной сети 220 В, 50 Гц с разделённой нейтралью и «землёй». Подключение интерфейса возможно как по трёхпроводной, так и по двухпроводной линии RS-485.
Разветвительные коробки RS-422 предназначены для подключения до 2 счётчиков по интерфейсу RS-422, а также контроллеров СИКОН по сети Profibus.
Активные разветвительные коробки RS-485 ВЛСТ 217.00.000-02 (используется в МКД) предназначены для использования в информационно-измерительных системах, системах телемеханики, и других системах, где необходима организация подключения большого числа устройств-абонентов с интерфейсом RS-485 (например, бытовых электросчётчиков) к одному порту УСПД (устройства сбора и передачи данных) за счёт помехоустойчивого повторения исходного сигнала по нескольким направлениям передачи данных.
Функции
- Возможность производить подключения или замены устройств без разрыва магистральной линии интерфейса;
- Удобство монтажа оборудования;
- Возможность установки терминальных резисторов в крайних точках линии интерфейса;
- Возможность проведения необходимых измерений при наладке системы;
- Подключение питания 220 В, 50 Гц непосредственно от разветвительной коробки (только РК RS-485/220В).
Технические характеристики
- Напряжение цепей не более 50 В;
- Максимальный ток через контакт не более 0,1 А;
- Сопротивление соединенных цепей не более 0,005 Ом;
- Сечение подключаемых проводов в клеммник 0,5 - 1,5 мм2;
- Диапазон рабочих температур - 40… +70 °С;
- Степень защиты корпуса по ГОСТ 14254-2015 - IP00.
| Наименование | Описание |
|---|---|
| Разветвительная коробка RS-485 ВЛСТ 215.00.000 |
Подключение до 6-ти счётчиков. Монтаж настенный. |
| Разветвительная коробка RS-485 ВЛСТ 215.00.000-02 |
Подключение до 10-ти счётчиков. Монтаж на Din-рейку. |
| Разветвительная коробка RS-422 ВЛСТ 216.00.000 |
Подключение до 2-х счётчиков. Монтаж настенный. |
| Разветвительная коробка RS-485/220В ВЛСТ 224.00.000 |
Подключение до 2-х счётчиков. Монтаж настенный. |
Внешний вид RS-422 ВЛСТ 216.00.000

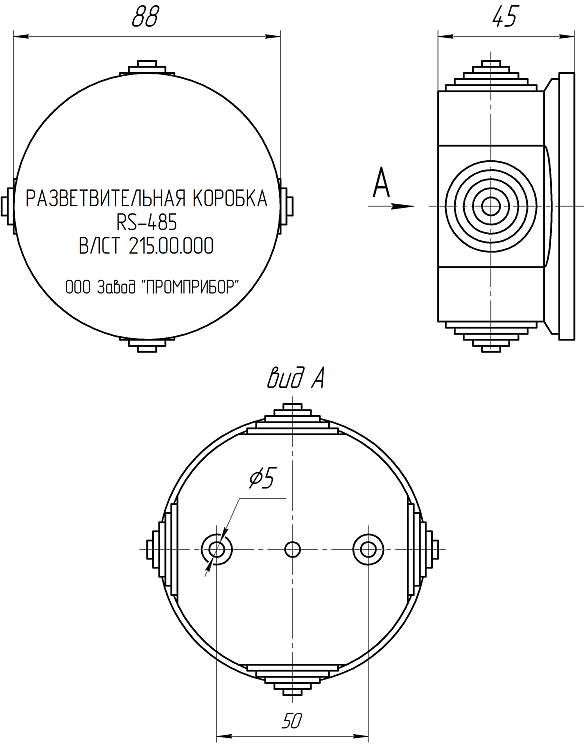

Внешний вид RS-485 ВЛСТ 215.00.000
Внешний вид ВЛСТ 215.00.000-02
Внешний вид RS-485 220В
Внешний вид RS-422 ВЛСТ 216.00.000
Внешний вид RS-485 ВЛСТ 215.00.000
Внешний вид ВЛСТ 215.00.000-02
Внешний вид RS-485 220В
Внешний вид RS-422 ВЛСТ 216.00.000
pdf, 33.3 КБ.
Внешний вид RS-485 ВЛСТ 215.00.000
pdf, 33.48 КБ.
Внешний вид ВЛСТ 215.00.000-02
pdf, 26.93 КБ.
Внешний вид RS-485 220В
pdf, 25.29 КБ.
Декларация о соответствии АРК RS-485
pdf, 475.87 КБ.
Паспорт Разветвительная коробка RS-485 (10 счётчиков)
pdf, 360.59 КБ.
Паспорт Разветвительная коробка RS-485 (6 счётчиков)
pdf, 459.4 КБ.
Паспорт АРК RS-485 ВЛСТ 217.00.000-05
pdf, 750.43 КБ.
Паспорт РК RS-485 ВЛСТ 215.00.000-04
pdf, 328.72 КБ.
Техническое описание Разветвительная коробка RS-485 220В (2 счётчика)
pdf, 590.54 КБ.
Техническое описание Разветвительная коробка RS-422 (2 счётчика)
pdf, 578.17 КБ.
Техническое описание Разветвительная коробка RS-485 (6 счётчиков)
pdf, 551.82 КБ.
